Поворот кабельного лотка ESCA HDZ В20 45° 100х600мм IEK (ИЭК) CPV41-0-45-100-600-HDZ

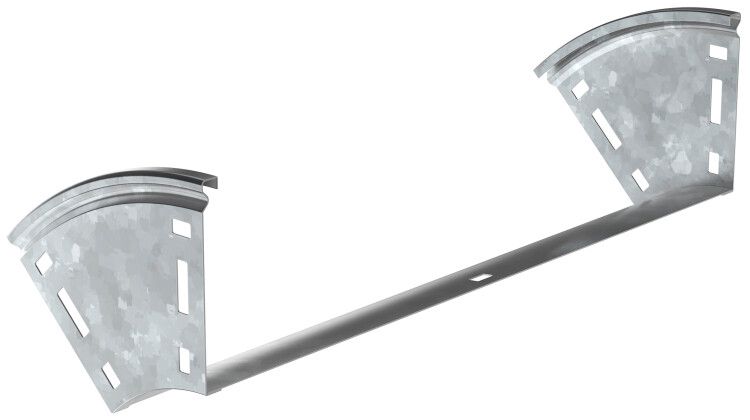

Поворот плавный 45 градусов тип В20 ESCA 100х600мм HDZ - элемент кабельной трассы из оцинкованной стали, предназначенный для плавного изменения направления кабельных маршрутов под углом 45°. Применяется в системах прокладки кабелей в помещениях и на открытых площадках, где требуется надежная защита проводов от механических воздействий. Бренд IEK, артикул cpv41-0-45-100-600-hdz.

Назначение и область применения

Поворот плавный 45 градусов тип В20 ESCA 100х600мм HDZ используется для создания внешних вертикальных поворотов в кабельных каналах. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в трансформаторных подстанциях и других местах с высокими требованиями к долговечности трассы. Устройство обеспечивает плавный переход кабеля, снижает риск повреждения изоляции при прокладке и обслуживании.

Технические характеристики

• Угол поворота: 45 градусов - оптимальный угол для снижения нагрузки на кабели при изгибе
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Высота: 100 мм, ширина: 600 мм - соответствует стандартным размерам каналов типа В20
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой
• Покрытие: горячий цинк - слой цинка не менее 55 мкм, обеспечивающий длительную стойкость к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации
• Степень защиты IP00 - не защищен от попадания воды и пыли; применяется только внутри помещений или в закрытых коробах
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных регионов и промзон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - обеспечивает герметичное и быстрое соединение с другими элементами трассы
• Цвет: серый - совместим с цветовой гаммой серии ESCA
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам
• Климатическое исполнение: У1/ХЛ1/УХЛ1/УХЛ5/ОМ1 - рассчитан на работу в условиях умеренного и холодного климата

Совместимость и монтаж

Поворот плавный 45 градусов тип В20 ESCA 100х600мм HDZ совместим с другими элементами серии ESCA того же типа (В20) и размера. Соединение осуществляется через заводской разъем - достаточно плотно состыковать детали и зафиксировать болтами или замками, предусмотренные конструкцией. Для сборки трассы рекомендуется использовать те же крепежи, что и для прямых участков. Монтаж выполняется на стены, потолки или металлические конструкции с помощью хомутов или кронштейнов. Крышка в комплект не входит - её необходимо заказывать отдельно (например, крышка В20-600).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам. Отсутствие степени защиты IP00 означает, что использование вне закрытых корпусов или в сырых средах запрещено - это требование безопасности. Нагрев поверхности во время работы не превышает безопасных значений благодаря материалу и толщине стенки.

Преимущества

• Горячее цинкование обеспечивает долгую службу даже в агрессивных средах
• Плавный радиус 100 мм снижает риск перегиба кабелей при прокладке
• Фиксация через соединительный разъем исключает необходимость сварки или дополнительных креплений
• Совместимость с широкой линейкой ESCA упрощает проектирование и ремонт трасс
• Стандартная высота 100 мм позволяет легко интегрировать в существующие системы

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - степень IP00 не предохраняет от влаги и пыли
• Запрещено применять в зонах с постоянными брызгами, паром или повышенной влажностью без герметизации
• Не подходит для прокладки кабелей с внутренним радиусом изгиба меньше 100 мм - возможны повреждения изоляции
• Требуется обязательная установка крышки - без неё кабели остаются открытыми и подвергаются механическому воздействию

Примеры использования

• Переход кабельной трассы от стены к полу в машинном зале производства
• Изменение направления кабелей между этажами в промышленном здании
• Обводка трубопроводов или оборудования в цехах с ограниченным пространством
• Подключение кабелей к распределительному щиту с вертикальным входом

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важна эта проверка для многожильных и чувствительных к деформации проводов
• При использовании в холодных регионах учтите, что при температуре ниже –50 C металл становится более хрупким - избегайте ударных нагрузок при сборке
• Для удобства обслуживания всегда устанавливайте крышку - она предотвращает случайное выпадение кабелей и защищает от оседания пыли
• При необходимости удлинить трассу - используйте только оригинальные элементы ESCA, чтобы сохранить точность соединения и герметичность
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений заделайте их специальной краской на основе цинка
