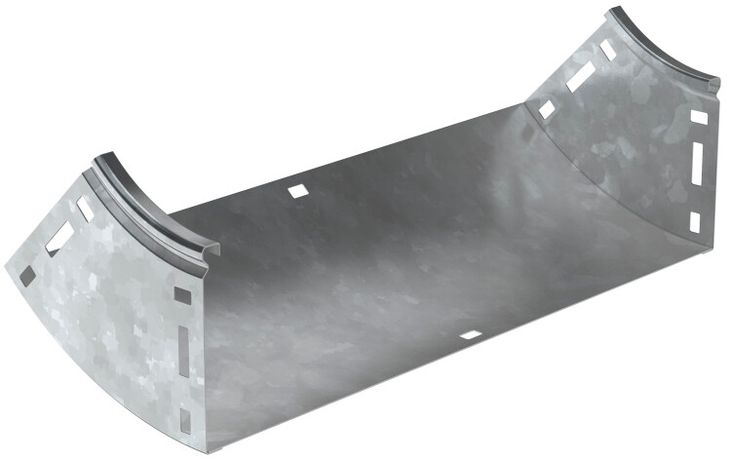

Поворот кабельного лотка ESCA HDZ В10 100х600мм 45° IEK (ИЭК) CPV51-0-45-100-600-HDZ

Поворот плавный 45 град. тип В10 ESCA 100х600мм HDZ - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри помещений. Изделие выполнено из оцинкованной стали, обеспечивает долговечную работу в условиях повышенной влажности и механических нагрузок. Артикул cpv51-0-45-100-600-hdz соответствует серии ESCA бренда IEK.

Назначение и область применения

Поворот плавный 45 град. тип В10 ESCA 100х600мм HDZ используется для организации вертикального внутреннего поворота кабельной трассы под углом 45°. Применяется в системах кабельных каналов, где требуется изменить направление трассы без острых изгибов - например, при проходе через перекрытия, между этажами или вокруг колонн. Подходит для укладки силовых, контрольных и слаботочных кабелей. Не предназначен для открытых наружных установок.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное усилие при протяжке кабеля
• Высота: 100 мм
• Ширина: 600 мм
• Материал: сталь с горячим цинкованием - защитный слой цинка ≥55 мкм
• Покрытие: горячий цинк - высокая коррозионная стойкость
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: с комплектным соединительным разъёмом - позволяет легко присоединить к другим элементам трассы

Совместимость и монтаж

Поворот плавный 45 град. тип В10 ESCA 100х600мм HDZ совместим с другими элементами серии ESCA, имеющими аналогичные габариты и тип крепления. Соединительный разъём в комплекте позволяет фиксировать поворот к прямым участкам или другим поворотам без дополнительных деталей. Монтаж осуществляется на поверхность с помощью саморезов или болтов - предварительно просверливается отверстие в основании. Установка возможна только в закрытых помещениях с контролируемой влажностью. Крышка не входит в комплект - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляционные свойства и защищает от коррозии, что снижает риск возникновения замыканий на корпус. Напряжение и ток не влияют на работоспособность поворота - он является исключительно механическим элементом трассы.

Преимущества

• Плавный радиус 100 мм минимизирует повреждение изоляции кабелей при протяжке
• Горячее цинкование гарантирует долгую службу даже в сырых помещениях (например, подвалах, паркингах)
• Комплектный разъём ускоряет сборку и исключает необходимость в дополнительных крепежах
• Стальная конструкция выдерживает механические нагрузки от веса кабелей и внешних воздействий

Ограничения применения

• Не предназначена для наружной установки - отсутствует герметизация и IP-класс защиты
• Не работает как изолирующий элемент - не рассчитана на защиту от напряжения
• Требуется обязательная установка крышки (не входит в комплект)
• Подходит только для кабелей, которые можно протянуть через радиус 100 мм - крупногабаритные жесткие кабели могут потребовать большего радиуса

Примеры использования

• Переход кабельной трассы с потолочного уровня на стеновой в офисном здании
• Обход колонны в производственном цехе при прокладке питания оборудования
• Смена направления трассы в подвале или техническом этаже с высокой влажностью
• Связка между двумя секциями кабельного канала в многоквартирном доме

Практические советы

• При выборе проверьте внутренний радиус - он должен быть больше минимального допустимого радиуса изгиба вашего кабеля (обычно указано в паспорте кабеля)
• Закупайте крышку отдельно - она должна точно соответствовать ширине 600 мм и серии ESCA
• Для длительной эксплуатации в местах с частыми температурными перепадами рекомендуется дополнительно фиксировать поворот антивибрационными хомутами
• Не используйте этот поворот как опору для тяжёлых кабелей - нагрузка должна равномерно распределяться по всей трассе
• Артикул cpv51-0-45-100-600-hdz - единственный вариант этого типа в серии ESCA; другие углы или размеры требуют других модификаций
