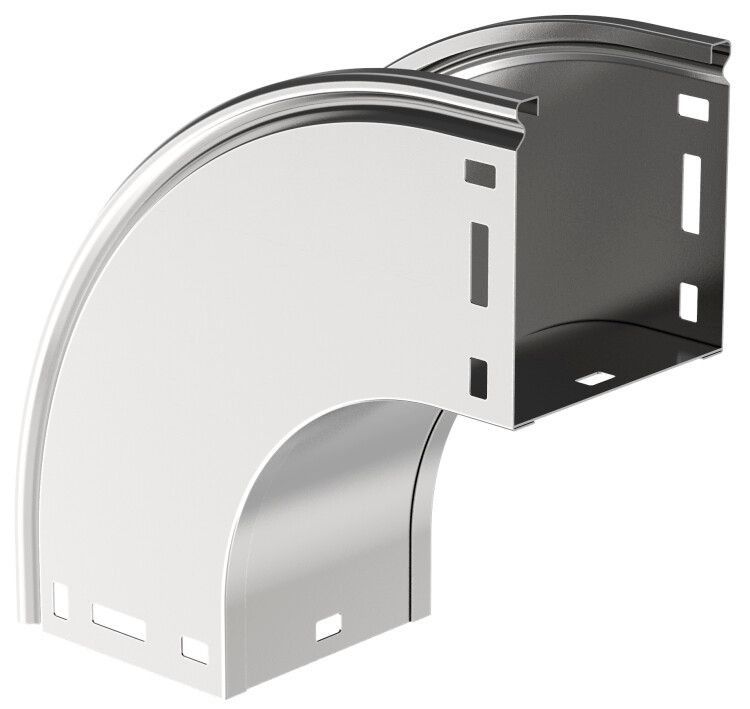

Поворот плавный 90 градусов тип В20 ESCA 100х100 мм - CPV41-0-90-100-100 IEK

Поворот плавный 90 градусов тип В20 100х100 мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° во внешнем углу. Артикул cpv41-0-90-100-100 применяется в системах прокладки кабеля в промышленных и коммерческих объектах, где важна механическая прочность и долговечность.

Назначение и область применения

Поворот плавный 90 градусов тип В20 100х100 мм используется для организации вертикального внешнего поворота кабельной трассы. Он позволяет избежать острых перегибов кабелей, снижает риск повреждения изоляции и упрощает протяжку проводов. Подходит для прокладки силовых, контрольных и сигнальных кабелей в каналах, лотках и коробах. Применяется в цехах, на транспорте, в энергоустановках и других местах с высокой нагрузкой на кабельную систему.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без резких изгибов;
• Внутренний радиус: 100 мм - соответствует требованиям ГОСТ Р 52868-2007 для минимального радиуса изгиба кабелей;
• Размеры: 100×100×100 мм (ширина × высота × глубина) - совместим с лотками и коробами такого же формата;
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует коррозионную стойкость и срок службы до 20 лет;
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации;
• Степень защиты IP00 - не защищена от попадания воды и пыли; предназначена для внутренней установки в закрытых помещениях;
• Диапазон температур: от –50 C до +40 C - работает в условиях холодных и умеренных климатических зон;
• Цвет: серый - соответствует цветовой гамме системы ESCA;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в различных климатических условиях России и стран СНГ.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 100х100 мм совместим с лотками и коробами серии ESCA от IEK того же размера (100×100 мм). Комплектуется соединителем - для фиксации к смежным участкам трассы. Монтаж осуществляется болтовым или самонарезающим креплением к основанию. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация или защита от доступа. Убедитесь, что посадочные поверхности выровнены перед установкой - искривление может затруднить протяжку кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных каналов и лотков. Произведено из стали с цинковым покрытием не менее 10 мкм, что исключает быстрое окисление даже в условиях повышенной влажности. Отсутствие степени защиты IP означает, что применение вне помещений требует дополнительной защиты (например, кожуха или крышки).

Преимущества

• Плавный радиус 100 мм снижает усилие при протяжке кабелей и предотвращает повреждение изоляции;
• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное покрытие - лучше, чем обычное горячее цинкование;
• Срок службы 20 лет - экономически выгодно для постоянных систем прокладки;
• Совместимость с серией ESCA - возможность сборки единой, стандартизированной трассы;
• Простота монтажа благодаря наличию соединителя - не требует сварки или специальных инструментов.

Ограничения применения

• Не предназначен для открытой прокладки - отсутствие защиты IP00 делает его уязвимым к влаге, пыли и механическому воздействию;
• Не использовать в средах с агрессивными химическими веществами - цинк может подвергнуться коррозии при контакте с кислотами или щелочами;
• Требует обязательной установки крышки для полноценной работы - без неё кабели остаются открытыми;
• Ограниченный температурный диапазон - не рекомендуется для установки в местах с температурой выше +40 C (например, рядом с нагревательными приборами).

Примеры использования

• Прокладка кабелей между этажами в многоэтажном здании через шахты;
• Переход кабельной трассы от горизонтального лотка к вертикальному столбу в цехе;
• Обводка трубопроводов или оборудования в распределительных пунктах;
• Системы автоматизации на заводах, где требуется надежная и долговечная трасса без частого обслуживания.

Практические советы

• Выбирайте этот поворот только для кабелей с минимальным радиусом изгиба ≤100 мм - проверьте паспорт кабеля перед монтажом;
• Закупайте крышку отдельно - она продается как аксессуар для серии ESCA, артикулы обычно начинаются с “cover” или “lid”;
• При монтаже используйте пластиковые или медные вставки для кабелей малого диаметра - они предотвращают перетирание;
• Не забудьте про заземление всей трассы - хотя изделие не имеет контактных площадок, металлический корпус должен быть связан с контуром заземления;
• Для условий с высокой запыленностью - рассмотрите замену на модель с IP54 или установку защитного кожуха.
