Поворот плавный 45 градусов тип В20 ESCA 80х200 мм - CPV41-0-45-080-200 IEK

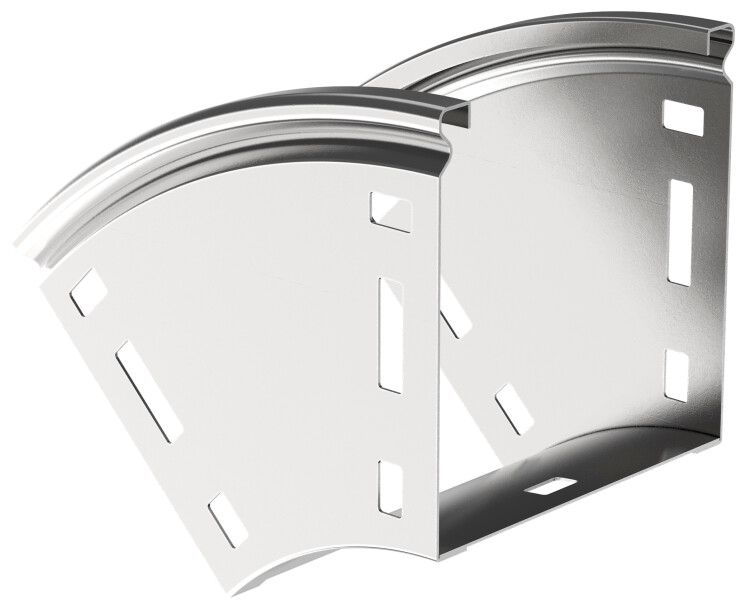

Поворот плавный 45 градусов тип В20 80х200 мм от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий плавный переход кабелей на угол 45° в вертикальной плоскости. Артикул cpv41-0-45-080-200 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 45 градусов тип В20 80х200 мм используется для изменения направления кабельной трассы в вертикальной плоскости с углом 45°. Применяется в системах кабельных каналов, когда требуется избежать острых перегибов проводов и кабелей. Подходит для прокладки силовых, управляющих и слаботочных сетей внутри зданий и на открытых площадках. Устанавливается в составе лотков, коробов и других элементов кабельной инфраструктуры.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: высота 80 мм, ширина 200 мм
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение в изгибе кабеля
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Покрытие: серое, равномерное, антикоррозийное
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только в закрытых помещениях или внутри кабельных систем
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в умеренных и холодных климатических зонах
• Диапазон температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом - совместим с другими элементами системы ESCA
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип В20 80х200 мм совместим с лотками и коробами серии ESCA от IEK. Соединение осуществляется через фланцевые разъёмы - без дополнительных крепёжных деталей. Монтаж выполняется путём стыковки с прямыми участками трассы. Для герметичности и защиты от механических воздействий рекомендуется использовать крышки (в комплект не входят). Не требует сварки или специальных инструментов - достаточно обычного ключа для затяжки болтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных систем. Оцинкование по методу Сендзимира гарантирует долговечность и устойчивость к коррозии. Отсутствие степени защиты IP означает, что использование вне закрытых кабельных систем запрещено - риск поражения током и повреждения кабелей при открытом доступе.

Преимущества

• Плавный внутренний радиус 100 мм снижает нагрузку на изоляцию кабелей при прокладке
• Оцинкованная сталь обеспечивает надёжную защиту от ржавчины даже в сырых средах
• Фланцевое соединение позволяет быстро собирать и разбирать трассу без демонтажа всего участка
• Совместимость с серией ESCA упрощает замену и расширение существующих систем
• Длительный срок службы - 20 лет - снижает частоту обслуживания и замены

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP00 исключает применение во влажных, пыльных или наружных условиях без корпуса
• Не подходит для кабелей с малым радиусом изгиба - необходимо проверить соответствие минимального радиуса изгиба кабеля 100 мм
• Требуется обязательное использование крышек - без них возможен доступ к кабелям, что нарушает нормы безопасности
• Запрещён монтаж в местах с постоянными ударными нагрузками или вибрациями без дополнительной фиксации

Примеры использования

• Переход между этажами в промышленном здании - изменение направления трассы на 45° в шахте лифта
• Обход оборудования на производстве - обтекание трубопровода или станка без перегиба кабелей
• Подключение кабелей к щитовым комнатам - организация входа в распределительный шкаф с нужным углом
• Системы автоматизации на пищевых предприятиях - где важна чистота и долговечность металлических конструкций

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм определяет минимальный радиус изгиба кабеля - выбирайте кабели с допустимым радиусом изгиба ≤100 мм
• Всегда используйте крышку - даже если она не указана в заказе, её можно приобрести отдельно (например, модель CPV41-COVER-80)
• Проверьте совместимость с другими элементами ESCA - все детали должны иметь одинаковый шаг крепления и высоту
• При монтаже в холодном климате (до –50 C) убедитесь, что кабели выдерживают низкие температуры - материал самого поворота не является ограничением
• Не используйте этот элемент как самостоятельный кабельный канал - он лишь часть системы, требующей закрытия и фиксации
