Поворот плавн. 90град тип В10 ESCA 80х200мм | CPV51-0-90-080-200 IEK

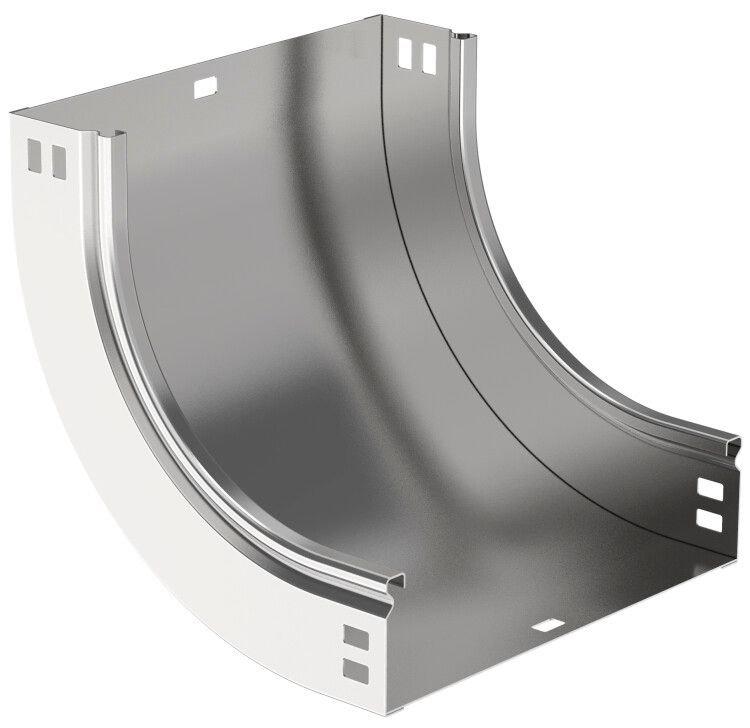

Поворот плавный 90 градусов тип В10 80х200мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри помещения. Артикул cpv51-0-90-080-200 соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 90 градусов тип В10 80х200мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах укладки силовых и слаботочных кабелей там, где требуется избежать острых перегибов - например, при проходе через потолочные перекрытия, между этажами или вокруг колонн. Подходит для монтажа в производственных помещениях, офисах, жилых зданиях и объектах инфраструктуры.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Высота: 80 мм, ширина: 200 мм - определяют габариты установки и вместимость кабелей
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: оцинкование толщиной ≥10 мкм - защищает от ржавчины даже в условиях повышенной влажности
• Степень защиты: IP00 - не предназначена для защиты от внешних воздействий; требует установки в закрытых помещениях
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C
• Цвет: светло-серый - совместим с другими элементами системы ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 80х200мм имеет исполнение «С соединительным разъемом» - позволяет легко соединяться с прямыми участками кабельных каналов серии ESCA без дополнительных фиксирующих элементов. Монтаж осуществляется путём вставки в смежные элементы трассы и фиксации болтовыми соединениями. Для герметичности и защиты от пыли рекомендуется использовать крышки и заглушки, которые в комплект не входят.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных каналов и труб в электроустановках. Отсутствие степени защиты IP00 означает, что изделие не защищено от попадания воды, пыли или посторонних предметов - поэтому запрещено использование во влажных, открытых или пыльных средах без дополнительной защиты.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует долгую службу без коррозии
• Стандартные габариты обеспечивают совместимость с другими элементами серии ESCA
• Работает в широком диапазоне температур - подходит для холодных помещений и неутепляемых зон

Ограничения применения

• Не допускается применение вне помещений - степень защиты IP00 исключает контакт с водой и пылью
• Не является герметичным элементом - требует обязательного использования крышек и заглушек
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверяйте спецификацию кабеля перед монтажом
• Не предназначен для нагрузки на корпус - не используйте как несущий элемент или точку крепления оборудования

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в административном здании
• Обвод кабелей вокруг бетонной колонны в производственном цехе
• Подключение распределительных щитов на разных уровнях в многоэтажном доме
• Прокладка сигнальных кабелей в серверной комнате с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба вашего кабеля - особенно важно для многожильных и чувствительных к деформации проводов
• Используйте только крышки и заглушки от того же производителя (IEK ESCA), чтобы обеспечить плотное прилегание и сохранить целостность трассы
• При сборке трассы в местах с возможным скоплением влаги - применяйте дополнительную герметизацию стыков
• Длина участка перед и после поворота должна позволять свободную протяжку кабеля - минимум 3–5 диаметров кабеля на каждый участок
• Артикул cpv51-0-90-080-200 совместим с другими элементами серии ESCA - можно комбинировать с прямоугольными каналами, переходниками и крышками одного стандарта
