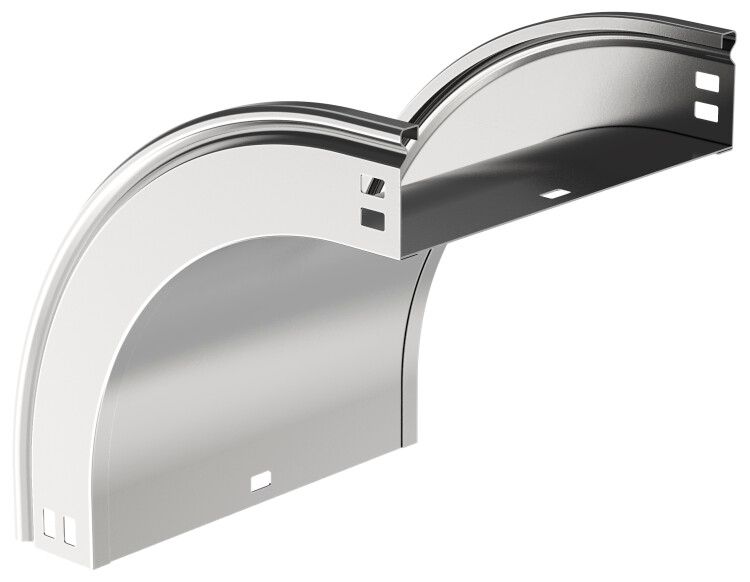

Поворот плавн. 90град тип В20 ESCA 80х200мм IEK - CPV41-0-90-080-200

Поворот плавный 90 градусов тип В20 80х200мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов во внешнем вертикальном угле. Артикул cpv41-0-90-080-200 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип В20 80х200мм используется для организации вертикального внешнего поворота кабельной трассы без острых изгибов. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется сохранить целостность изоляции и обеспечить свободный проход жил. Подходит для установки в производственных помещениях, на станциях, в шахтах, на элеваторах и других местах с высокой плотностью кабельных сетей.

Технические характеристики

• Угол поворота: 90 градусов - внутренняя траектория выполнена с радиусом 100 мм для предотвращения перегиба кабелей;
• Размеры: высота 80 мм, ширина 200 мм - позволяет размещать кабели сечением до 70 мм2 без пережима;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, обеспечивающий долговечность против коррозии;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации;
• Цвет: светло-серый - совпадает с цветовой гаммой системы ESCA от IEK;
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых помещений или каналов;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред;
• Исполнение: с соединительным разъёмом - обеспечивает быстрое и надёжное соединение с другими элементами трассы без дополнительных фиксаторов;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к металлическим кабельным лоткам и аксессуарам.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 80х200мм совместим с лотками и крышками серии ESCA от IEK. Соединение осуществляется через заводской разъём - достаточно вставить элемент в смежный участок трассы и зафиксировать болтовым соединением (болты и гайки в комплект не входят). Монтаж выполняется на опорах или кронштейнах с шагом не более 1,5 метра. Для удобства сборки рекомендуется использовать те же крепёжные элементы, что и для основных лотков серии.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность и механическую прочность кабельных систем. Отсутствие степени защиты (IP00) требует исключительно внутренней установки - использование вне замкнутых конструкций запрещено. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Плавный радиус 100 мм минимизирует нагрузку на изоляцию кабеля при прокладке и последующем обслуживании;
• Оцинкование по методу Сендзимира гарантирует равномерное и прочное покрытие даже на кромках и сварных швах;
• Форма и размеры позволяют легко интегрировать изделие в существующие трассы без переделки;
• Соединительный разъём ускоряет сборку и исключает необходимость дополнительных переходников;
• Долгий срок службы (20 лет) снижает затраты на замену и техобслуживание.

Ограничения применения

• Не предназначено для открытой установки - отсутствие защиты IP00 делает его непригодным для улиц, сырых помещений или зон с брызгами воды;
• Не допускается применение в агрессивных химических средах (например, в химцехах с паром кислот);
• Не имеет крышки - необходимо дополнительно устанавливать её при необходимости герметизации трассы;
• Подходит только для кабелей с минимальным радиусом изгиба ≤100 мм - крупногабаритные многожильные кабели (>120 мм2) могут потребовать проверки совместимости.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите;
• Обход колонны или трубопровода в производственном корпусе;
• Прокладка кабелей между этажами в многоэтажных зданиях через технологические шахты;
• Системы автоматизации на конвейерах, где требуется изменение направления управления сигналами.

Практические советы

• При выборе убедитесь, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - иначе возможен выход из строя изоляции;
• Для увеличения срока службы в условиях повышенной влажности используйте дополнительную антикоррозийную обработку крепёжных элементов;
• Крышка не входит в комплект - заказывайте её отдельно, если нужна защита от пыли или случайного доступа;
• При монтаже вблизи сварочных работ - временно закрывайте поворот, чтобы избежать попадания брызг расплавленного металла на поверхность;
• Проверьте совместимость с другими элементами серии ESCA - все детали имеют одинаковый шаг крепления и форму соединителей.
