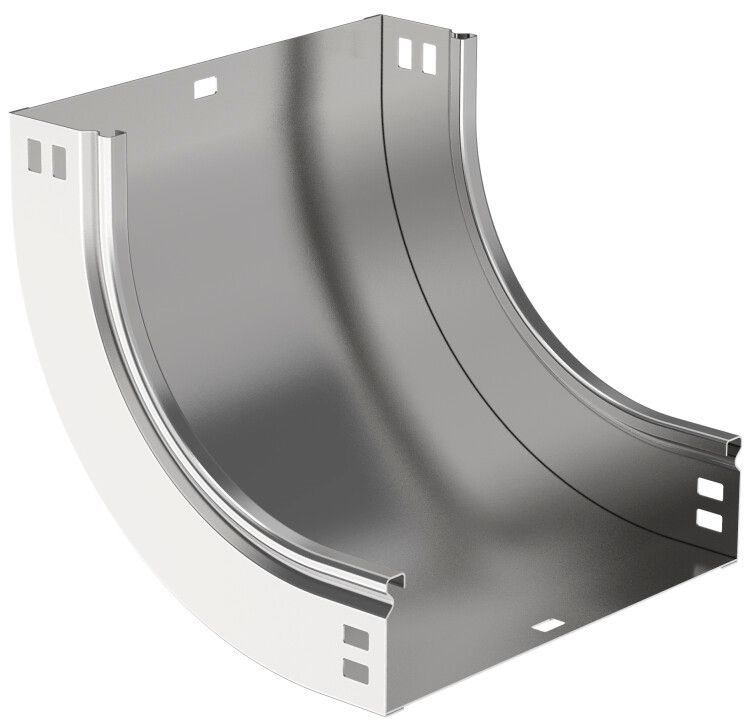

Поворот плавный 90 градусов тип В10 ESCA 80х100 мм - CPV51-0-90-080-100 IEK

Поворот плавный 90 градусов тип В10 80х100мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри помещений. Артикул cpv51-0-90-080-100 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип В10 80х100мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах кабельных каналов, где требуется изменить направление прокладки кабеля без острых изгибов - например, при переходе с горизонтального участка на вертикальный или в углах коробов. Подходит для прокладки силовых, контрольных и слаботочных кабелей в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальный допустимый радиус изгиба кабелей
• Высота: 80 мм, ширина: 100 мм - габариты для совмещения с другими элементами трассы
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже
• Покрытие: оцинкование толщиной не менее 10 мкм - защищает от ржавчины
• Степень защиты: IP00 - не имеет защиты от воды и пыли; применяется только во внутренних установках
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в закрытых помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для неотапливаемых помещений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом в комплекте - позволяет легко стыковать с прямыми участками
• Цвет: серый - соответствует цветовой гамме системы ESCA

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 80х100мм совместим с другими элементами кабельной трассы серии ESCA от IEK, имеющими аналогичные габариты. Соединительный разъём в комплекте позволяет фиксировать элемент без дополнительных креплений - достаточно вставить его в смежные прямые участки и зафиксировать зажимами. Монтаж выполняется на предварительно установленную трассу. Для герметизации стыков рекомендуется использовать уплотнители, если есть риск попадания пыли или влаги. Крышка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - государственного стандарта на кабельные каналы и аксессуары. Отсутствие степени защиты (IP00) означает, что применение возможно только в сухих, недоступных для случайного контакта и неагрессивных средах. Наличие оцинкованного покрытия снижает риск возникновения коррозии, что важно для долговечности в промышленных условиях.

Преимущества

• Плавный радиус 100 мм исключает перегиб кабелей, особенно важен для чувствительных жил (например, оптоволокно, многожильные провода)
• Оцинкование по методу Сендзимира гарантирует равномерное и плотное покрытие - выше, чем при обычном горячем цинковании
• Соединительный разъём в комплекте ускоряет сборку и снижает количество потерь при монтаже
• Совместимость с серией ESCA - возможность замены и расширения трассы без переделок
• Длительный срок службы - минимизирует затраты на обслуживание

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений - степень защиты IP00 не защищает от влаги и пыли
• Не подходит для мест с возможным механическим воздействием (удары, давление) - толщина 0,8 мм не обеспечивает повышенную ударопрочность
• Крышка не входит в комплект - требует дополнительной покупки для завершения трассы
• Запрещено использование в взрывоопасных зонах - отсутствуют необходимые классы защиты

Примеры использования

• Прокладка кабелей в промышленных щитовых - переход с горизонтального канала на вертикальный столб
• Обход колонн и балок в офисных и производственных зданиях
• Системы автоматизации на конвейерах - там, где кабели проходят через угол между этажами
• Подключение оборудования в серверных комнатах - когда кабельная трасса меняет направление вдоль стены

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно для многожильных и оптоволоконных
• При использовании в местах с частым доступом людей - установите крышку (приобретается отдельно) для безопасности и эстетики
• При необходимости герметизации стыков - используйте силиконовые уплотнители, хотя сам элемент не предназначен для влажной среды
• При заказе нескольких элементов - выбирайте одинаковый артикул cpv51-0-90-080-100, чтобы гарантировать точное соответствие габаритов
• Не используйте этот поворот в качестве основного несущего элемента - он служит только для изменения направления, а нагрузку воспринимают прямые участки
