Поворот плавн. 90град тип В20 ESCA 80х100мм | CPV41-0-90-080-100 IEK

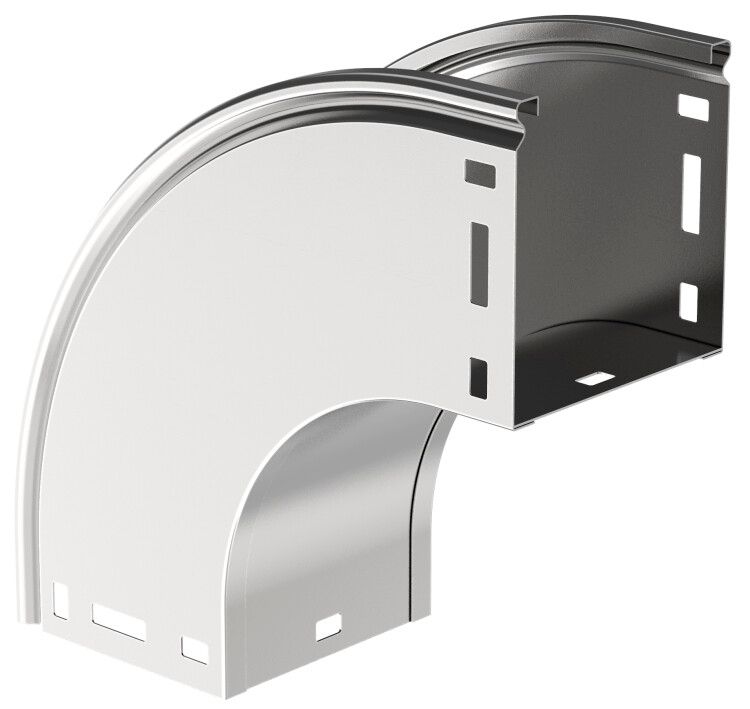

Поворот плавный 90 градусов тип В20 80х100мм от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий плавный переход кабелей на 90° во внешнем вертикальном угле. Артикул cpv41-0-90-080-100 применяется в системах прокладки кабелей в промышленных и коммерческих объектах, где важна механическая прочность и долговечность.

Назначение и область применения

Поворот плавный 90 градусов тип В20 80х100мм используется для изменения направления кабельной трассы в вертикальной плоскости с внешним радиусом поворота. Подходит для прокладки силовых, управляющих и слаботочных кабелей в условиях повышенной нагрузки. Применяется в промышленных зонах, на заводах, в распределительных щитах, на элеваторах и других местах, где требуется надежная защита кабелей при изменении траектории.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий и безопасный изгиб трассы без перегибов кабеля;
• Внутренний радиус: 100 мм - соответствует требованиям ГОСТ Р 52868-2007 для минимального радиуса изгиба кабелей;
• Высота: 80 мм, ширина: 100 мм - определяют габариты установки и совместимость с другими элементами трассы;
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует высокую коррозионную стойкость и срок службы до 20 лет;
• Толщина стенки: 0,8 мм - достаточна для жесткости при сохранении легкости конструкции;
• Степень защиты IP00 - не защищает от попадания воды и пыли; предназначена для внутренней установки в закрытых помещениях;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C, подходит для холодных и влажных помещений;
• Цвет: серый - стандартизирован для промышленных решений;
• Исполнение: с соединительным разъемом в комплекте - позволяет легко фиксировать поворот к другим участкам трассы без дополнительных деталей.

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 80х100мм совместим с другими элементами кабельной трассы серии ESCA от IEK, имеющими аналогичные габариты и тип крепления. Монтаж осуществляется путем вставки в соединительный разъем, который уже установлен в корпусе. Для герметизации и защиты от внешних воздействий необходимо использовать крышки и заглушки отдельно - они в комплект не входят. Рекомендуется проверить соответствие внутреннего радиуса 100 мм минимальному допустимому радиусу изгиба используемых кабелей перед установкой.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов и аксессуаров. Произведено из стали с цинковым покрытием не менее 10 мкм, что обеспечивает электроизоляцию и предотвращает образование коррозии. Отсутствие степени защиты IP означает, что применение вне закрытых помещений требует дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали;
• Долгий срок службы - до 20 лет даже в агрессивных средах;
• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке;
• Разъем в комплекте ускоряет сборку трассы и исключает необходимость в дополнительных крепежах;
• Поддержание целостности трассы при температурных колебаниях от –50 C до +40 C.

Ограничения применения

• Не предназначен для открытой установки на улице - степень защиты IP00 не защищает от влаги и пыли;
• Не рекомендуется для использования в помещениях с постоянным контактом с химически активными жидкостями - цинковое покрытие может разрушаться при длительном воздействии кислот и щелочей;
• Требуется соблюдение минимального радиуса изгиба кабелей - использование с кабелями, требующими большего радиуса, недопустимо;
• Крышка не входит в комплект - обязательна установка отдельной крышки для защиты кабелей внутри.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с оборудованием;
• Обводка трубопроводов и технологических конструкций в распределительных пунктах;
• Прокладка кабелей управления в холодильных камерах и логистических комплексах;
• Сборка кабельных лотков в промышленных щитовых на базе системы ESCA.

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабелей не превышал допустимые значения для радиуса 100 мм - иначе возможны повреждения изоляции;
• Используйте крышку и заглушки от IEK серии ESCA для полной герметизации трассы - особенно в пыльных или влажных помещениях;
• При необходимости удлинения трассы - соединяйте поворот с прямыми участками того же типа и толщины;
• Не затягивайте крепеж слишком сильно - это может деформировать тонкостенную сталь (0,8 мм);
• Для условий с частыми температурными скачками - регулярно осматривайте места соединений на предмет появления трещин или окисления.
