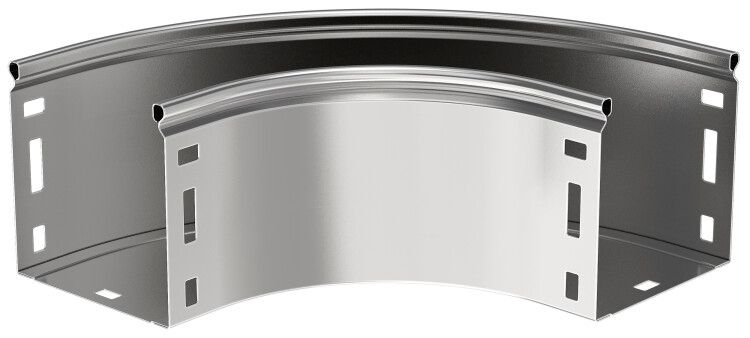

Поворот плавн. 90град тип Г01 ESCA 80х100мм IEK | CPG01-0-90-080-100

Поворот плавный 90 градусов тип Г01 ESCA 80х100мм от IEK используется для плавного изменения направления кабельной трассы под углом 90°, обеспечивая безопасную прокладку проводов и кабелей в штробах, каналах и коробах. Артикул cpg01-0-90-080-100 соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80х100мм применяется для создания плавного изгиба кабельной трассы в горизонтальной плоскости. Подходит для использования внутри кабельных каналов, лотков и коробов при прокладке силовых, управляющих и слаботочных сетей. Часто встречается в системах автоматизации, на заводах, в распределительных щитах и транспортных терминалах.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без острых изгибов, снижающих риск повреждения изоляции кабеля;
• Размеры: высота 80 мм, ширина 100 мм, внутренний радиус 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба;
• Материал: сталь оцинкованная по методу Сендзимира - гарантирует коррозионную стойкость и долгий срок службы;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже в жестких условиях;
• Покрытие: цинк ≥10 мкм - защищает от ржавчины даже в агрессивных средах;
• Степень защиты IP00 - изделие не имеет герметичной защиты, предназначено для установки внутри закрытых кабельных систем;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50C до +40C, подходит для холодных и влажных помещений;
• Цвет: светло-серый - совпадает с цветовой гаммой других элементов серии ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Исполнение: с соединительным разъемом - позволяет легко фиксировать поворот к смежным участкам кабельного канала без дополнительных креплений.

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 80х100мм совместим с другими элементами серии ESCA, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём вставки в кабельный канал или лоток - разъёмная конструкция обеспечивает плотное соединение без зазоров. Для надёжной фиксации рекомендуется использовать самонарезающие винты или хомуты, особенно при нагрузках на кабельную трассу. Крышка в комплект не входит - её необходимо приобрести отдельно, согласно типу используемого канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу, регламентирующему требования к кабельным каналам и аксессуарам. Отсутствие степени защиты IP (IP00) означает, что поворот не предназначен для открытой установки или мест с доступом воды, пыли или внешних воздействий. Применяется исключительно внутри закрытых кабельных систем.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб кабелей, продлевая срок их службы;
• Оцинкование по методу Сендзимира даёт равномерное покрытие и лучшую адгезию, чем обычное горячее цинкование;
• Форма и разъём позволяют собирать трассу без сварки, болтов или клея - экономит время монтажа;
• Поддерживает работу в широком диапазоне температур - подходит для холодильных камер, наружных коробов и производственных площадок;
• Совместимость с сериями ESCA от IEK упрощает замену и модернизацию существующих систем.

Ограничения применения

• Не предназначен для открытой прокладки - отсутствие защиты IP делает его уязвимым к пыли, влаге и механическому воздействию;
• Не следует применять там, где требуется герметизация или защита от брызг, паров, масел - требуются модели с более высокой степенью защиты;
• Толщина 0,8 мм недостаточна для мест с высокой механической нагрузкой (например, проезд транспорта) - нужна усиленная конструкция;
• Крышка не входит в комплект - обязательна покупка отдельно, чтобы избежать случайного доступа к кабелям.

Примеры использования

• Прокладка кабелей управления в цехах с конвейерными линиями;
• Переход между вертикальными и горизонтальными участками кабельного канала в распределительном щите;
• Обход препятствий (колонны, трубопроводы) в технологических помещениях;
• Системы освещения и сигнализации в холодильных камерах и логистических комплексах.

Практические советы

• Проверьте посадочные размеры вашего кабельного канала - высота 80 мм и ширина 100 мм должны точно совпадать с внутренними габаритами;
• При использовании в условиях повышенной влажности дополнительно проверяйте целостность цинкового покрытия после монтажа;
• Не затягивайте крепления слишком сильно - тонкая сталь (0,8 мм) может деформироваться;
• Выбирайте крышку ESCA того же типа и размера, что и основной канал - не все крышки взаимозаменяемы;
• Для больших объемов прокладки - заказывайте несколько поворотов сразу, так как они часто используются в связке с прямыми участками.
