Поворот плавн. 90град тип Г01 ESCA 80х150мм | CPG01-0-90-080-150 IEK

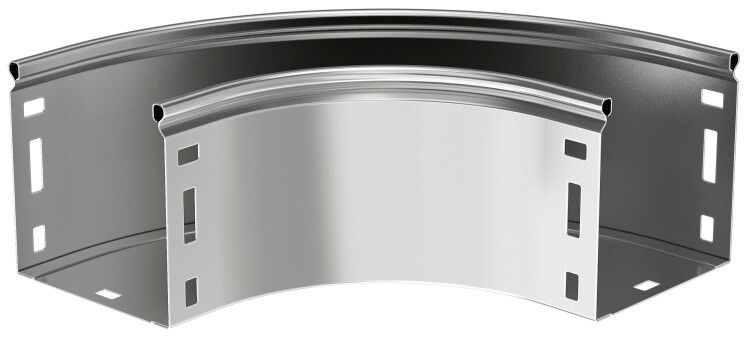

Поворот плавный 90 градусов тип Г01 ESCA 80х150мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° в горизонтальной плоскости. Артикул cpg01-0-90-080-150 выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80х150мм используется для организации горизонтальных поворотов кабельных трасс без резких изгибов. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется сохранить целостность изоляции и минимизировать механическую нагрузку на жилы. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, на транспорте и других местах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Угол поворота: 90 градусов
• Тип изделия: Угол
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина стенки: 0,8 мм
• Высота: 80 мм
• Ширина: 150 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход без перегиба кабеля
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется внутри помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в закрытых помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: С соединительным разъёмом - позволяет легко соединять с другими элементами трассы
• Цвет: Серый
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 80х150мм совместим с другими элементами кабельной трассы серии ESCA, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём вставки в смежные прямые участки или другие углы с использованием соединительных разъёмов. Для фиксации рекомендуется использовать самонарезающие винты или болтовые крепления через предварительно подготовленные отверстия. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация или защита от внешнего воздействия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных каналов. Благодаря оцинкованию по методу Сендзимира обеспечивается долговременная коррозионная стойкость. Отсутствие степени защиты (IP00) требует установки исключительно во внутренних помещениях, защищённых от влаги, пыли и механических повреждений.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и последующем обслуживании
• Оцинкование по методу Сендзимира гарантирует надёжную защиту от коррозии даже в условиях повышенной влажности
• Стандартные габариты (80×150 мм) обеспечивают совместимость с большинством серийных решений ESCA
• Соединительный разъём ускоряет сборку трассы и исключает необходимость сварки или дополнительных креплений
• Длительный срок службы (20 лет) снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначена для открытых площадок, улиц, колодцев или зон с постоянным контактом с водой - степень защиты IP00 не обеспечивает ни гидро-, ни пылезащиту
• Не подходит для установки в средах с агрессивными химическими веществами - оцинкованная сталь может подвергнуться химической коррозии
• Требуется обязательная установка крышки для защиты от пыли и случайного доступа - без неё возможны загрязнение и повреждение кабелей
• Работает только в пределах заявленного температурного диапазона - ниже –50 C материал становится хрупким, выше +40 C возможно деформирование

Примеры использования

• Переход кабельной трассы вокруг колонны в цеху производства
• Изменение направления кабелей в распределительном щите при выходе в вертикальный шахтный короб
• Прокладка сигнальных кабелей между оборудованием на конвейере с изменением оси движения
• Обход препятствий (трубопроводов, рам) в автоматизированных линиях

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм определяет минимальный радиус изгиба кабеля - выбирайте кабели с подходящим допустимым радиусом изгиба
• Для удобства монтажа используйте одинаковые элементы серии ESCA - они имеют стандартизованные соединители
• Закупайте крышку отдельно, если нужна защита от пыли или эстетика - она не входит в базовый комплект
• Проверьте соответствие толщины стенки (0,8 мм) нагрузкам на трассу - при больших массах кабелей рекомендуется усиление креплений
• При работе в условиях низких температур (+40 C и ниже) избегайте ударных нагрузок - сталь теряет пластичность
