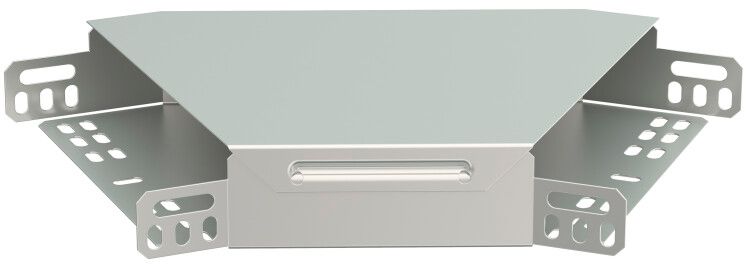

Поворот для кабельного лотка ESCA 45° 80х300мм IEK CLP3P-080-300

Поворот для кабельного лотка 45 градусов 80х300мм от IEK (ИЭК), артикул clp3p-080-300, предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Этот элемент из оцинкованной стали совместим с лотками серии ESCA и обеспечивает надёжную прокладку кабелей в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Поворот для кабельного лотка 45 градусов 80х300мм используется для организации горизонтальных поворотов кабельных трасс без резких изгибов, которые могут повредить изоляцию проводов. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление трассы - например, вокруг колонн, у стен, вдоль технологических проходов. Подходит для промышленных объектов, заводов, энергообъектов, транспортных терминалов и зданий с высокой плотностью кабельных сетей.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без перегрузки кабелей
• Высота: 80 мм - соответствует стандартным лоткам серии ESCA
• Ширина: 300 мм - позволяет прокладывать значительное количество кабелей
• Внутренний радиус: 300 мм - минимизирует риск повреждения жил при изгибе
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Наличие крышки: да - защищает кабели от пыли, влаги и внешних воздействий
• Тип соединения: болтовое - надёжное, легко демонтируемое
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях
• Цвет: серый - стандартизирован для промышленного оборудования
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие ГОСТ 14918-80 - гарантирует соответствие требованиям к кабельным системам

Совместимость и монтаж

Поворот для кабельного лотка 45 градусов 80х300мм совместим с прямыми секциями лотков серии ESCA от IEK, имеющими аналогичные габариты (80×300 мм). Установка выполняется с помощью болтового соединения - фиксируются к боковым стенкам лотков через предварительно просверленные отверстия. Крышка крепится на защёлках и дополнительно фиксируется болтами. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы. Для точного выравнивания рекомендуется использовать уровень и шаблоны.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Оцинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту, что снижает риск аварий из-за разрушения корпуса. Температурный диапазон –60…+60 C позволяет применять поворот в холодильных установках, на открытых площадках и в неотапливаемых помещениях. Наличие крышки исключает случайный доступ к кабелям, повышая безопасность обслуживания.

Преимущества

• Интегрированный соединитель - не требует дополнительных деталей, ускоряет сборку
• Оцинкованное покрытие - устойчиво к химическим средам, влаге и агрессивной атмосфере
• Крышка в комплекте - экономит время на закупку аксессуаров
• Чёткая геометрия - обеспечивает равномерное распределение нагрузки на кабели
• Совместимость с серией ESCA - возможность модульного расширения системы

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не подходит для кабелей с минимальным допустимым радиусом изгиба более 300 мм - проверяйте спецификации кабелей перед монтажом
• Не рекомендуется для использования в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +60 C
• Не является герметичным изделием - не заменяет IP67/68-корпуса при необходимости защиты от прямого попадания воды

Примеры использования

• Переход кабельной трассы вокруг технологической колонны на заводе
• Обход препятствия (вентиляционный канал) в машинном зале
• Смена направления трассы вдоль стены в распределительном щите
• Подключение кабелей от шкафа управления к конвейерной линии с изменением курса на 45°

Практические советы

• При монтаже убедитесь, что внутренний радиус 300 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно важны для силовых кабелей с большими сечениями
• Закручивайте болты равномерно, чтобы не деформировать корпус; не переусердствуйте - толщина материала всего 1 мм
• Проверьте совпадение ширины и высоты с другими элементами лотка - даже небольшое расхождение может вызвать перекос
• При использовании в сырых помещениях регулярно осматривайте места соединений - хотя покрытие устойчиво, механические повреждения могут нарушить целостность цинка
• Артикул clp3p-080-300 можно заказывать в комплекте с прямыми секциями и другими углами - система ESCA позволяет строить трассы любой формы
