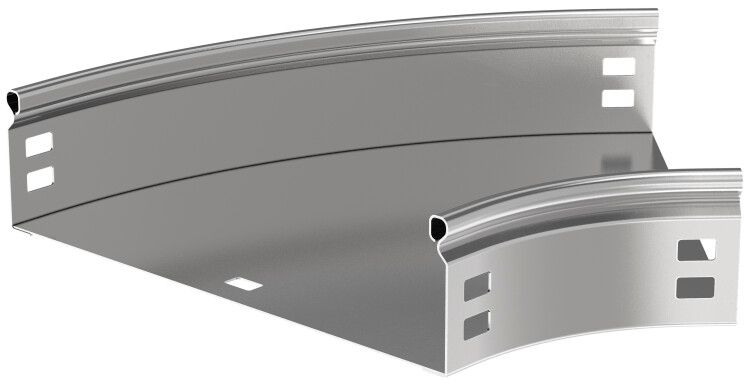

Поворот плавн. 45град тип Г01 ESCA 80х200мм IEK - CPG01-0-45-080-200

Поворот плавный 45 градусов 200х80 мм тип Г01 от IEK (ИЭК), артикул cpg01-0-45-080-200, используется для плавного изменения направления кабельной трассы под углом 45°. Продукт серии ESCA рассчитан на длительную эксплуатацию в условиях промышленных объектов и внешних установок.

Назначение и область применения

Поворот плавный 45 градусов 200х80 мм тип Г01 применяется для организации горизонтальных переходов кабельных трасс в каналах, лотках и коробах. Подходит для прокладки силовых, управляющих и слаботочных кабелей там, где требуется изменить направление трассы без острых изгибов. Часто используется в системах автоматизации, на заводах, в распределительных пунктах и на открытых площадках.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: ширина 200 мм, высота 80 мм
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение в изгибе кабеля
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк толщиной не менее 10 мкм - защищает от коррозии
• Цвет: серый
• Степень защиты: IP00 - не имеет защиты от воды и пыли, предназначен для внутренней установки в закрытые каналы
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на улице при перепадах температур
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - позволяет легко состыковывать с другими элементами трассы
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот совместим с лотками и коробами серии ESCA от IEK, имеющими аналогичные габариты (200×80 мм). Соединительный разъем позволяет фиксировать элемент без дополнительных крепежей - достаточно вставить его в смежные участки трассы. Монтаж выполняется после сборки основной трассы: поворот устанавливается между прямыми секциями. Для герметизации стыков рекомендуется использовать уплотнители, так как степень защиты IP00 не предполагает защиту от внешней среды.

Особенности конструкции

Форма поворота выполнена с плавным радиусом 100 мм - это снижает риск механического повреждения изоляции кабелей при протяжке. Конструкция состоит из одной детали без крышки - крышка должна быть заказана отдельно, если требуется доступ к кабелям. Благодаря оцинкованию по методу Сендзимира поверхность равномерно покрыта цинком, что увеличивает долговечность даже при повышенной влажности внутри помещений.

Преимущества

• Плавный изгиб снижает нагрузку на кабели при прокладке и обслуживании
• Оцинкование по методу Сендзимира обеспечивает надежную антикоррозийную защиту
• Стандартный размер 200×80 мм соответствует большинству промышленных лотков
• Соединительный разъем ускоряет сборку и исключает необходимость сварки или болтовых соединений
• Поддерживает работу в широком диапазоне температур - подходит для холодных регионов

Ограничения применения

• Не предназначен для открытой установки - отсутствие степени защиты IP выше IP00 требует обязательного размещения внутри закрытых каналов или коробов
• Не содержит крышку; необходимо дополнительно приобрести её, если нужен быстрый доступ к кабелям
• Не рекомендуется применять в местах с постоянным воздействием химически активных веществ - цинковое покрытие может разрушаться при контакте с кислотами или щелочами
• Не подходит для вертикальных поворотов - предназначен только для горизонтальной плоскости

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход оборудования на конвейере с ограниченным пространством
• Смена направления трассы в распределительном щите при выходе кабелей наружу
• Прокладка сигналов управления в холодильных камерах с температурой ниже 0 C

Практические советы

• Проверьте посадочные размеры перед монтажом - ширина 200 мм и высота 80 мм должны точно совпадать с соседними элементами трассы
• При протяжке кабелей используйте смазку - плавный радиус снижает усилие, но не исключает трение
• Если трасса проходит через зоны с возможным попаданием влаги, обязательно закрывайте все стыки герметиками или уплотнителями
• Для удобства обслуживания комбинируйте этот поворот с крышками типа КП-200x80 от IEK
• Не допускайте перегрузки по числу кабелей - заполнение не более 40–50% объема внутреннего пространства сохраняет теплоотвод и легкость замены проводов
