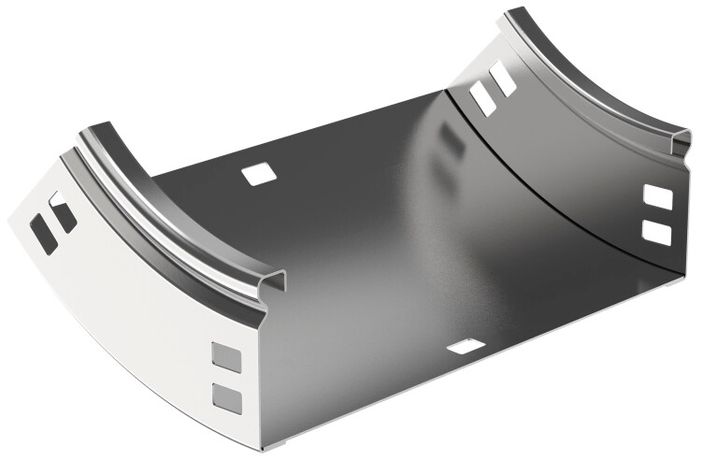

Поворот плавн. 45град тип В10 ESCA 50х300мм | CPV51-0-45-050-300 IEK

Поворот плавный 45 градусов тип В10 ESCA 50×300 мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикальных каналов. Артикул cpv51-0-45-050-300 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 50×300 мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 45°. Применяется в системах кабельных лотков и коробов при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в помещениях с высокой плотностью коммуникаций - например, в серверных, распределительных щитах, на заводах и в транспортных терминалах.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: высота 50 мм, ширина 300 мм
• Внутренний радиус: 100 мм - обеспечивает минимальное механическое напряжение при прокладке кабелей
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк ≥10 мкм - защищает от коррозии даже при повышенной влажности
• Цвет: серый
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в умеренных и холодных регионах
• Степень защиты: IP00 - не имеет защиты от внешних воздействий, применяется только внутри закрытых кабельных систем
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом - совместим с другими элементами системы ESCA
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 ESCA 50×300 мм совместим с лотками и коробами серии ESCA от IEK. Соединение осуществляется через фланцевые замки - без дополнительных крепежей. Монтаж выполняется после сборки основной трассы: элемент вставляется между прямыми участками, фиксируется легким нажатием. Для герметичности требуется использовать крышки (в комплект не входят).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим безопасность и эксплуатационные параметры кабельных систем. Отсутствие степени защиты IP00 означает, что использование вне закрытых кабельных каналов запрещено - риск поражения током и попадания посторонних предметов исключён только при правильной сборке всей системы.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует долгую устойчивость к коррозии, особенно в агрессивных средах
• Фланцевое соединение позволяет собирать трассу без сварки и болтов - экономит время монтажа
• Совместимость с серией ESCA обеспечивает единый стандарт всех компонентов
• Работоспособность при экстремальных температурах делает изделие пригодным для использования в неотапливаемых зонах

Ограничения применения

• Не предназначена для открытой прокладки - требует наличия крышек и корпусов
• Не рекомендуется применять в местах с постоянными ударными нагрузками или вибрацией без дополнительной фиксации
• Не поддерживает водонепроницаемость - нельзя использовать во влажных помещениях без герметизации всей трассы
• Толщина 0,8 мм ограничивает возможность механической перегрузки - не следует нагружать поверхность весом более 50 кг/м²

Примеры использования

• Переход кабеля с одного уровня этажа на другой в многоквартирном доме
• Обход колонн и трубопроводов в промышленных цехах
• Сборка кабельных трасс в серверных помещениях с ограниченным пространством
• Прокладка сигнальных кабелей в автоматизированных линиях производства

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм определяет минимальный радиус изгиба кабеля - проверьте соответствие этим значениям выбранных кабелей
• Для удобства протяжки используйте смазку на конце кабеля и специальные тянущие устройства
• Закрывайте все соединения крышками сразу после монтажа - предотвращает попадание пыли и влаги
• Проверяйте целостность цинкового покрытия перед установкой - повреждения могут стать источником коррозии
• Поворот плавный 45 градусов тип В10 ESCA 50×300 мм можно комбинировать с другими углами серии ESCA для создания сложных маршрутов - планируйте последовательность заранее
