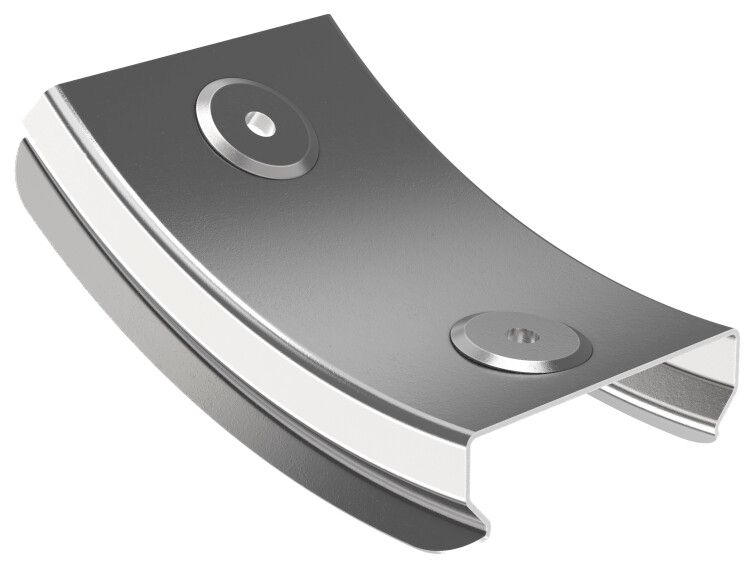

Крышка поворота плавн. 45град тип В10 ESCA 50мм | CPV51D-0-45-050-08 IEK

Крышка поворота плавный 45 град. тип В10 ESCA 50мм от IEK - элемент системы кабельной трассы, обеспечивающий плавный переход кабеля под углом 45° с защитой от внешних воздействий. Артикул cpv51d-0-45-050-08 предназначен для установки в металлических кабельных каналах и лотках, где требуется изменить направление прокладки без резких изгибов.

Назначение и область применения

Крышка поворота плавный 45 град. тип В10 ESCA 50мм используется для перекрытия участка кабельного канала, где меняется направление трассы на 45 градусов. Она защищает кабели от механических повреждений, попадания посторонних предметов и обеспечивает эстетичный вид завершённой трассы. Применяется в системах распределения электроэнергии внутри зданий: промышленных цехах, офисах, жилых комплексах, на объектах энергетики и транспорта.

Технические характеристики

• Угол поворота: 45 градусов - позволяет плавно изменить направление кабельной трассы без создания острых изгибов, снижая риск повреждения изоляции проводов.
• Тип изделия: крышка - закрывается сверху на угол поворота, устанавливается поверх уже смонтированного кабельного канала.
• Материал: сталь с покрытием по методу Сендзимира - высокая прочность и долговечность, защитный слой цинка не менее 10 мкм.
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при монтаже и эксплуатации, но не создаёт лишнего веса.
• Цвет: светло-серый - соответствует цветовой гамме большинства кабельных систем IEK серии ESCA.
• Диапазон рабочих температур: от -50 до +40 C - работает в условиях сурового климата, включая холодные регионы России.
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к применению в помещениях с нормальной, повышенной влажностью и на открытых площадках.
• Степень защиты IP00 - не обеспечивает защиту от воды и пыли; применяется только в закрытых, контролируемых средах.
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химических сред.
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам.

Совместимость и монтаж

Крышка поворота плавный 45 град. тип В10 ESCA 50мм совместима с кабельными каналами и лотками серии ESCA от IEK, имеющими ширину 50 мм. Крепится с помощью защелки - достаточно плотно прижать крышку к корпусу, чтобы фиксаторы защёлкнулись. Монтаж выполняется после прокладки кабелей. Для демонтажа - аккуратно оттянуть край крышки в сторону, пока защелки не освободятся. Не требует инструментов. Подходит для модульной сборки трассы без сварки или болтов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который определяет требования к кабельным каналам и комплектующим. Отсутствие степени защиты IP00 означает, что использование вне закрытых помещений или в местах с возможным контактом с водой, пылью и агрессивными веществами запрещено. Наличие оцинкованного покрытия предотвращает коррозию, что важно для безопасной длительной эксплуатации.

Преимущества

• Плавный угол 45° минимизирует нагрузку на кабели, особенно при частых изгибающих усилиях.
• Закрепление на защелке исключает необходимость в дополнительных крепёжных элементах - экономит время монтажа.
• Оцинкование по методу Сендзимира гарантирует равномерное и прочное покрытие, устойчивое к механическому воздействию.
• Совместимость с сериями ESCA от IEK - возможность использовать в единой системе без адаптеров.
• Долгий срок службы - 20 лет - снижает затраты на замену и обслуживание.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP00 не защищает от влаги, пыли и атмосферных осадков.
• Не рекомендуется для использования в агрессивных средах: химически активные пары, кислоты, щелочи могут повредить цинковое покрытие.
• Подходит только для кабельных каналов шириной 50 мм - несовместима с другими размерами (например, 25 мм, 100 мм).
• Не является герметичным элементом - не используется там, где требуется защита от брызг, пара или грязи.

Примеры использования

• Переход кабельной трассы в промышленном цеху от вертикального лотка к горизонтальному каналу.
• Обход препятствий (балок, труб) в офисных помещениях при прокладке силовых и слаботочных сетей.
• Формирование ответвлений в распределительных шкафах, где нужен мягкий поворот без изменения радиуса изгиба кабеля.
• Реконструкция старых кабельных систем с использованием новых элементов серии ESCA от IEK.

Практические советы

• Перед монтажом проверьте, что внутренний проём канала точно соответствует 50 мм - иначе крышка не защёлкнется или будет люфтить.
• Не используйте инструменты для принудительного закрепления - это может деформировать защелки и вывести изделие из строя.
• При необходимости доступа к кабелям - всегда открывайте крышку снизу вверх, чтобы не повредить расположенные ниже провода.
• Для длинных трасс с несколькими поворотами - планируйте последовательность установки заранее, чтобы избежать перегрузки соединений.
• Храните в сухом месте перед монтажом - даже оцинкованная сталь может начать окисляться при постоянной влажности.
