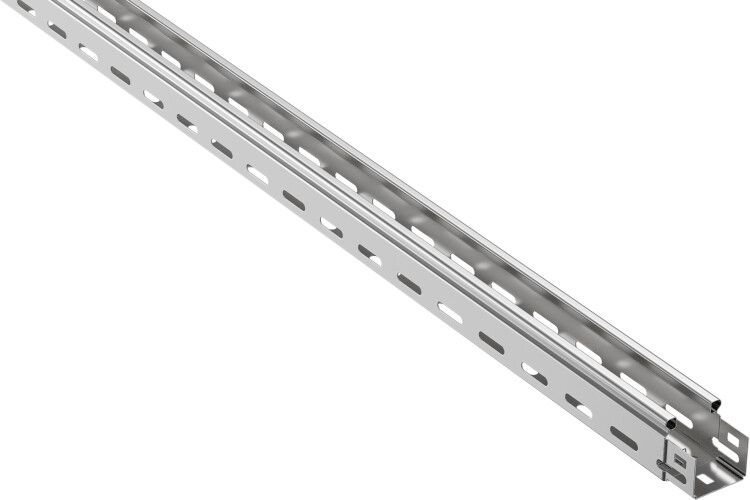

Лоток перфорированный ESCA 50х50х3000х0.55 IEK (ИЭК) CLP10-050-050-055-3

Лоток перфорированный 50х50х3000х0.55 сталь оцинкованная от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-050-050-055-3 выполнен из оцинкованной стали с перфорацией и совместим с крышкой (продается отдельно), что делает его универсальным решением для промышленных и коммерческих объектов.

Назначение и область применения

Лоток перфорированный 50х50х3000х0.55 сталь оцинкованная используется для прокладки и фиксации кабелей в кабельных трассах. Подходит для силовых и слаботочных сетей - от питания оборудования до сигнализации, связи и автоматизации. Применяется внутри зданий: офисах, производственных цехах, торговых комплексах, а также на открытых участках под навесом, в местах с высокой влажностью. Благодаря оцинкованному покрытию и герметичной крышке (при установке) защищает кабели от пыли, влаги и механических повреждений.

Технические характеристики

• Габариты: 50×50 мм (высота × ширина), длина 3000 мм
• Материал: холоднокатаная сталь
• Покрытие: горячее оцинкование по ГОСТ 9.307 или конвейерное оцинкование по ГОСТ 14918-80
• Толщина стенки: 0,55 мм
• Огнестойкость: да - выдерживает температурные нагрузки без распространения пламени
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Выполнено по ТУ 27.33.13-002-83135016-2017
• Соответствие: ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток перфорированный 50х50х3000х0.55 сталь оцинкованная имеет интегрированный соединитель - позволяет легко состыковывать несколько элементов без дополнительных деталей. Монтажная перфорация по всей длине позволяет крепить лоток к стенам, потолкам или опорам саморезами, болтами или хомутами. Перфорированные боковые стенки обеспечивают удобство прокладки кабелей сбоку и вентиляцию. Крышка продается отдельно - её можно установить поверх лотка для полного закрытия трассы. Для сборки рекомендуется использовать комплектующие IEK ESCA той же серии.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (по безопасности электрооборудования) и ГОСТ Р 52868-2021 (системы кабельных каналов). Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Оцинкованное покрытие предотвращает коррозию даже при длительном контакте с влагой.

Преимущества

• Перфорация снижает вес и упрощает прокладку кабелей без вскрытия корпуса
• Оцинковка обеспечивает долгую службу без дополнительной антикоррозийной обработки
• Интегрированный соединитель исключает необходимость в отдельных муфтах при удлинении трассы
• Совместимость с крышкой IEK ESCA позволяет полностью закрывать трассу для защиты от внешней среды
• Подходит для массовой прокладки благодаря стандартизированным размерам и единой системе комплектующих

Ограничения применения

Не предназначена для постоянного погружения в воду - несмотря на оцинковку, не является водоупорной конструкцией без крышки. Не рекомендуется для использования в агрессивных средах: химических производствах, зонах с частым воздействием кислот, щелочей или солевых растворов. Лоток не рассчитан на значительные точечные нагрузки - нельзя шагать по нему или устанавливать тяжелые устройства прямо на поверхность. Крышка обязательна для наружного монтажа - без неё защита от осадков недостаточна.

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Сборка кабельных трасс в административных зданиях для Ethernet, видеонаблюдения и АСУ ТП
• Монтаж силовых кабелей в цехах с высокой запыленностью
• Обустройство кабельных путей на эстакадах и под навесами на автостоянках
• Замена старых пластиковых лотков в модернизируемых объектах с требованием к прочности и огнестойкости

Практические советы

• При заказе учтите, что крышка продается отдельно - выбирайте модель с артикулом, совпадающим по ширине и длине (например, clp10-050-050-055-3-cov)
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• При креплении к вертикальным поверхностям используйте кронштейны с шагом не более 1,5 м
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с диаметром крепежа (обычно 5–6 мм)
• Для работы в условиях повышенной влажности всегда применяйте крышку - она увеличивает степень защиты до IP54
• Артикул clp10-050-050-055-3 - часть серии IEK ESCA; все аксессуары этой серии взаимозаменяемы
