Поворот на 45 гр. 50х50 - CLP3P-050-050 IEK

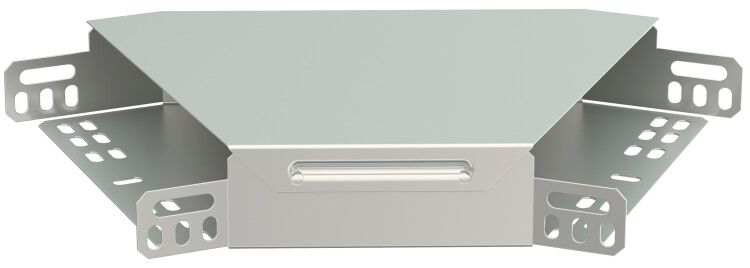

Поворот 45 градусов 50х50 от IEK (ИЭК) - это угловая секция для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, совместимо с лотками серии ESCA и оснащено крышкой для защиты проводов. Артикул clp3p-050-050 соответствует ГОСТ 14918-80.

Назначение и область применения

Поворот 45 градусов 50х50 используется для плавного изменения направления кабельной трассы внутри помещений или на открытых площадках. Применяется в системах распределения электроэнергии и управления сигналами: на заводах, в торговых центрах, жилых комплексах, транспортных узлах. Подходит для прокладки силовых, контрольных и слаботочных кабелей в металлических лотках.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без острых изгибов, снижает риск повреждения изоляции кабелей
• Размеры: 50×50 мм - совпадает с шириной и высотой стандартных лотков серии ESCA
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузке от кабелей и внешних воздействий
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Покрытие: серое, матовое - не требует окраски, сохраняет эстетичный вид
• Температурный диапазон: от –60C до +60C - работает в условиях сурового климата, включая холодильники и нагреваемые помещения
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически активных сред
• Крышка: есть, съемная - обеспечивает доступ к кабелям без демонтажа всего участка трассы
• Крепление: болтовое - фиксируется к основному лотку с помощью стандартных болтов М6/М8
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот 45 градусов 50х50 совместим с лотками серии ESCA от IEK и другими изделиями того же габарита (50×50 мм). Устанавливается между прямыми участками трассы. Для монтажа требуется:

• Снять крышку с поворота и смонтировать его на лоток
• Закрепить болтами через предварительно просверленные отверстия - шаг крепления рекомендуется 200–300 мм
• Установить крышку обратно после прокладки кабелей
• Не перегибать кабели внутренним радиусом менее 300 мм - это защищает изоляцию и продлевает срок службы

Подключение к другим типам лотков (например, 100×50 или 200×100) невозможно без адаптеров - данный элемент предназначен исключительно для 50×50 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в условиях повышенной влажности. Нет открытых токоведущих частей - безопасно при обслуживании. Температурный диапазон позволяет использовать в зонах с экстремальным климатом, включая холодильные камеры и тепловые пункты.

Преимущества

• Интегрированный соединитель - не требует дополнительных деталей для сборки
• Съемная крышка - удобство при проверке, замене или добавлении кабелей
• Одинаковые размеры с лотком - точная стыковка без щелей и перепадов
• Высокая коррозионная стойкость - благодаря методу Сендзимира, покрытие равномернее и прочнее, чем при обычном цинковании
• Долгий срок службы - 20 лет без потери функциональности при правильной установке

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных участков трассы
• Не подходит для кабелей с минимальным радиусом изгиба меньше 300 мм - возможны повреждения изоляции
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щелочи, растворители) - даже оцинкованная сталь может подвергнуться коррозии
• Не является герметичным устройством - не применяется во взрывоопасных зонах или местах с постоянным контактом с водой

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Переход кабелей вокруг углов в офисных зданиях
• Создание ответвлений в распределительных шкафах
• Прокладка кабелей в лестничных клетках с изменением направления трассы
• Системы автоматизации на конвейерах, где необходимо изменить маршрут кабелей под углом

Практические советы

• При заказе убедитесь, что все элементы трассы имеют одинаковый размер - 50×50 мм. Совмещение с другими размерами вызывает проблемы с герметичностью и механической устойчивостью
• Проверьте внутренний радиус перед прокладкой кабелей - особенно важен для многожильных и оптоволоконных кабелей
• Используйте болты с пластиковыми или резиновыми шайбами - это снизит риск возникновения гальванической коррозии
• При монтаже в сырых помещениях дополнительно обработайте места стыков силиконовым герметиком - хотя изделие оцинковано, влага может попадать через щели
• Артикул clp3p-050-050 - единственный вариант этого типа в серии ESCA; другие бренды могут иметь отличные размеры, даже при указании “50x50”
