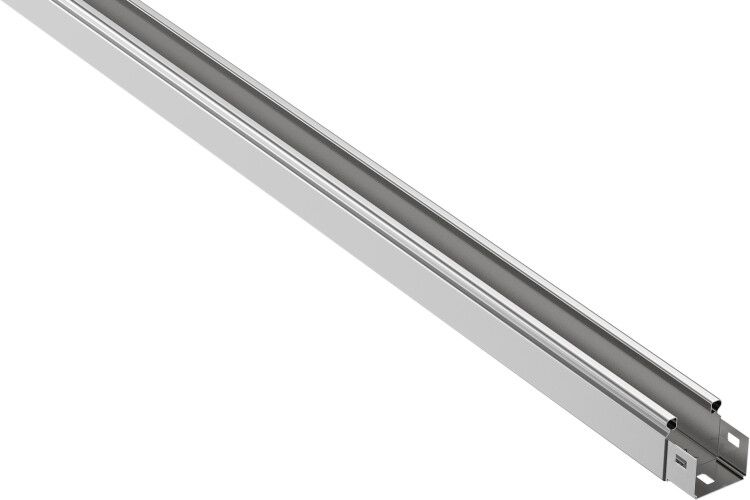

Лоток неперфорированный 50х 50х3000х0,55мм | CLN10-050-050-055-3 IEK

Лоток неперфорированный 50х50х3000х0.55 сталь оцинкованная от бренда IEK (ИЭК) - это надежный элемент кабеленесущей системы ESCA, предназначенный для прокладки и защиты кабелей в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул cln10-050-050-055-3 обеспечивает жесткую конструкцию с интегрированным соединителем и комплектной крышкой.

Назначение и область применения

Лоток неперфорированный 50х50х3000х0.55 сталь оцинкованная используется для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зонах. Подходит для внутренней и наружной установки - например, в цехах, на элеваторах, в торговых центрах, под навесами и в помещениях с высокой влажностью. Благодаря наличию крышки защищает кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется там, где важна герметичность и долговечность трассы.

Технические характеристики

• Габариты: 50×50 мм, длина 3000 мм
• Материал: сталь холоднокатаная, толщиной 0,55 мм
• Покрытие: горячее оцинкование по ГОСТ 9.307 или конвейерное оцинкование по ГОСТ 14918-80
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Крышка: да, поставляется отдельно; плотно закрывается, обеспечивая IP54+ уровень защиты
• Огнестойкость: соответствует требованиям ТР ТС 004/2011 - не распространяет горение
• Монтажные отверстия: есть NATO-отверстия для крепления к стенам, потолкам и опорам
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток неперфорированный 50х50х3000х0.55 сталь оцинкованная совместим со всеми элементами системы ESCA от IEK: углами, переходниками, муфтами и другими прямыми участками того же сечения. Монтаж выполняется с помощью болтов через NATO-отверстия - шаг отверстий стандартизирован, что ускоряет установку. Интегрированный соединитель исключает необходимость в дополнительных стыковочных деталях между двумя лотками. Крышку устанавливают после прокладки кабелей - она фиксируется на защелках, не требует инструментов. Для сборки трассы рекомендуется использовать только оригинальные аксессуары IEK - это гарантирует герметичность и соответствие нормам.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность электрооборудования)
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие)
• Произведено по ТУ 27.33.13-002-83135016-2017
• Не содержит материалов, выделяющих токсичные вещества при нагреве
• Огнестойкий материал - не поддерживает горение, снижает риск возгорания кабельной трассы

Преимущества

• Высокая прочность благодаря толщине 0,55 мм и холоднокатаной стали
• Оцинкованное покрытие предотвращает коррозию даже в агрессивных средах
• Интегрированный соединитель уменьшает время монтажа и количество деталей
• Крышка обеспечивает дополнительную защиту - можно использовать в местах с возможным попаданием воды или пыли
• NATO-отверстия позволяют крепить лоток к любым поверхностям без сверления специальных отверстий
• Срок службы 20 лет - экономически выгодно для длительных проектов

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя оцинковка защищает от влаги, система не имеет степени защиты IP67
• Не следует использовать в средах с агрессивными химическими парами (например, кислоты, щелочи) - оцинковка может разрушаться
• Крышка продается отдельно - необходимо заказывать её дополнительно
• Подходит только для кабелей, суммарный диаметр которых не превышает 70–75% внутреннего объема лотка - переполнение нарушает теплоотвод и затрудняет обслуживание
• Не рекомендуется для установки в зонах с частыми вибрациями без дополнительного демпфирования

Примеры использования

• Прокладка силовых кабелей в цехе на заводе с высокой запыленностью
• Кабельная трасса в административном здании под потолком, рядом с HVAC-системами
• Наружная трасса под навесом на складе, где возможны осадки
• Слаботочные сети (LAN, CCTV) в больницах или школах - где нужна защита от случайного контакта
• Объекты розничной торговли с открытой проводкой - лоток сочетает функциональность и аккуратный вид

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивать с перфорированными нельзя без переходников
• При прокладке длинных трасс оставляйте температурные зазоры - металл расширяется при нагреве
• Используйте только оригинальные крышки IEK - сторонние могут не подходить по замку и нарушать герметичность
• Для крепления используйте анкерные болты или шпильки, соответствующие нагрузке - особенно при вертикальной установке
• При необходимости резки - применяйте ножницы по металлу, не допускайте деформации кромок, которые могут повредить изоляцию кабелей
• Заказывайте крышки заранее - они идут отдельно, и задержка с их получением может остановить весь монтаж
