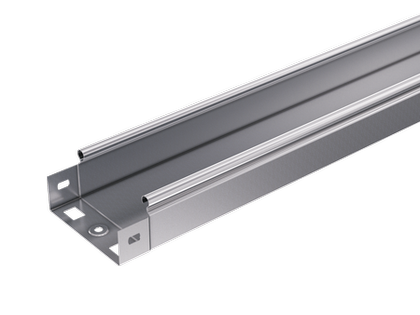

Лоток кабельный неперфорированный S3 50х50 3000мм 0.6мм DKC SNL3505

Лоток неперфорированный 50х50 L3000 сталь 0.6мм S3 от DKC - это легкий, оцинкованный лоток серии S3 Combitech, предназначенный для прокладки кабелей в закрытых помещениях и на объектах с повышенными требованиями к защите от пыли и влаги. Его конструкция обеспечивает прочность при минимальном весе, а совместимость с другими элементами системы S3 Combitech упрощает сборку трасс.

Назначение и область применения

Лоток неперфорированный 50х50 L3000 сталь 0.6мм S3 используется для прокладки силовых и слаботочных кабелей в условиях, где важна механическая защита и герметичность. Подходит для установки внутри зданий: офисах, производственных цехах, серверных, системах автоматизации. Благодаря оцинкованному покрытию и возможности комплектования крышкой и уплотнителями, применяется там, где есть риск воздействия влаги, пыли или химически активной среды. Не предназначен для открытой прокладки под открытым небом без дополнительной защиты.

Технические характеристики

• Габариты: 50 × 50 мм (высота × ширина), длина 3000 мм
• Толщина материала: 0,6 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: гальваническое цинкование, обеспечивающее долгую corrosion resistance
• Полезное сечение: 2500 мм2 - площадь внутреннего объема для прокладки кабелей
• Цвет: серый
• Исполнение: без разъема - требует соединения с помощью фланцев или других элементов системы
• Наличие NATO-отверстий: да - позволяют крепить лоток к стенам и потолкам стандартными болтами M8/M10
• Огнестойкость: соответствует нормам - не распространяет горение, выдерживает температурные нагрузки в рамках нормативов для электроустановок
• Перфорированная боковая стенка: да - снижает массу и улучшает теплоотвод, не влияет на герметичность при использовании крышки

Совместимость и монтаж

Лоток неперфорированный 50х50 L3000 сталь 0.6мм S3 полностью совместим с другими изделиями серии S3 Combitech от DKC: лестничными, проволочными и другими листовыми лотками. Может использоваться с крышками, углами, переходниками и креплениями из той же серии. Монтаж осуществляется через NATO-отверстия с применением болтов и кронштейнов. Учитывайте посадочные размеры: внешняя ширина 50 мм, поэтому крепеж должен быть рассчитан на этот шаг. Соединение между секциями выполняется встык - требуется точная нарезка и выравнивание для герметичности. Для длинных трасс рекомендуется использовать опорные крепления с интервалом не более 1,5–2 метров.

Безопасность и стандарты

Лоток S3 Combitech соответствует требованиям безопасности для электромонтажных систем в соответствии с ГОСТ Р 50571 и IEC 61537. Огнестойкость обеспечивается за счет негорючего металлического корпуса. Цинковое покрытие по методу Сендзимира соответствует классу Z275 по EN 10346 - гарантирует срок службы до 25 лет в условиях indoor-эксплуатации. Не содержит свинца, фталатов и других запрещённых веществ.

Преимущества

• Облегчённая конструкция - вес ниже аналогов благодаря перфорированной стенке и тонкой стали, что упрощает транспортировку и монтаж
• Высокая коррозионная стойкость - оцинковка Сендзимира устойчивее к механическим повреждениям и окислению, чем обычное цинкование
• Удобство сборки - совместимость с целой системой KNS от DKC позволяет комбинировать типы лотков без адаптеров
• Поддержка герметизации - возможность установки крышек и уплотнителей из серии S5 Combitech для достижения IP54/IP65
• Экономия места - компактный профиль 50×50 мм идеален для плотной прокладки в ограниченных пространствах

Ограничения применения

Не следует использовать лоток неперфорированный 50х50 L3000 сталь 0.6мм S3 в условиях постоянного контакта с открытым огнем, агрессивными химикатами (например, кислотами, щелочами) или во взрывоопасных зонах без специальной сертификации. Также он не предназначен для наружной установки без дополнительной защиты от осадков и УФ-излучения. Минимальная толщина стали 0,6 мм делает его менее подходящим для участков с высокой механической нагрузкой - например, под проездом тяжелой техники или в местах частого обслуживания с перемещением оборудования.

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на заводах
• Системы связи и видеонаблюдения в административных зданиях
• Кабельные трассы в серверных и телекоммуникационных шкафах
• Электроснабжение станков и конвейеров в цехах с контролируемой влажностью
• Замена старых алюминиевых лотков на более долговечные стальные решения

Практические советы

• При заказе учитывайте, что длина 3000 мм - максимальная; при необходимости удлинения используйте соединительные муфты или наращивание с перекрытием минимум 100 мм
• Для лучшей герметичности всегда сочетайте лоток с крышкой и уплотнителем из серии S5 Combitech - даже при неперфорированной стенке воздух и пыль могут проникать через стыки
• При монтаже на вертикальных поверхностях используйте кронштейны с регулировкой - это предотвратит прогиб при большой нагрузке кабелями
• Не забудьте проверить соответствие диаметра кабелей полезному сечению 2500 мм2 - перегрузка снижает теплоотвод и увеличивает риск перегрева
• Артикул snl3505 - это единственный номер для этого конкретного лотка; другие варианты в серии S3 Combitech имеют другую длину или ширину
