Поворот плавн. 45град тип В10 ESCA 50х100мм | CPV51-0-45-050-100 IEK

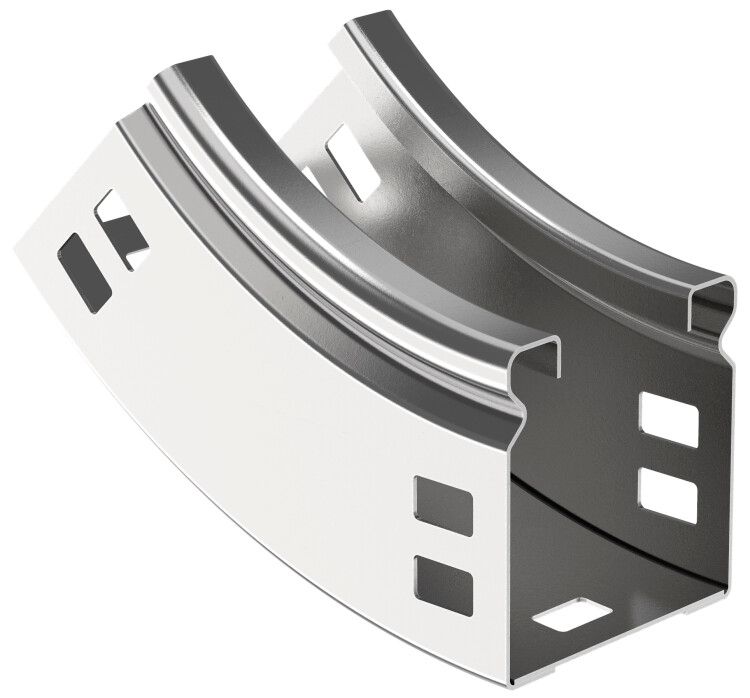

Поворот плавный 45 градусов тип В10 ESCA 50х100мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикальных каналов. Артикул cpv51-0-45-050-100 рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокой механической нагрузкой.

Назначение и область применения

Поворот плавный 45 градусов тип В10 ESCA 50х100мм используется для создания плавного перехода кабельной трассы под углом 45° в вертикальном направлении. Применяется внутри кабельных каналов, лотков и коробов при прокладке силовых, управляющих и сигнальных кабелей. Подходит для установки в производственных помещениях, на станциях, в распределительных пунктах и других местах, где требуется сохранить целостность изоляции кабеля при изменении траектории трассы.

Технические характеристики

• Угол поворота: 45 градусов - обеспечивает плавный изгиб без острых перегибов
• Внутренний радиус: 100 мм - соответствует требованиям ГОСТ Р 52868-2007 для минимального радиуса изгиба кабелей
• Высота: 50 мм, ширина: 100 мм - определяют габариты установки и совместимость с другими элементами трассы
• Материал: сталь оцинкованная по методу Сендзимира - защитный цинковый слой ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при сборке, но не создаёт лишней массы
• Покрытие: серое, матовое - не требует окраски, легко сочетается с другими элементами серии ESCA
• Степень защиты IP00 - не защищён от попадания воды и пыли; применяется только внутри закрытых систем
• Рабочий температурный диапазон: от –50 C до +40 C - допустимо использование в холодильных камерах и на открытых площадках при условии герметичности всей трассы
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически активных сред
• Исполнение: с соединительным разъёмом - позволяет фиксировать элемент в составе системы без дополнительных креплений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - предназначено для умеренного и холодного климата, включая условия повышенной влажности

Совместимость и монтаж

Поворот плавный 45 градусов тип В10 ESCA 50х100мм совместим с другими элементами серии ESCA, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём вставки в смежные участки канала или лотка - разъём обеспечивает плотное соединение без зазоров. Для надёжной фиксации рекомендуется использовать болтовые или самонарезающие крепления через предварительно просверленные отверстия в боковых стенках. Крышка в комплект не входит - её необходимо приобрести отдельно, согласно типоразмеру трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных систем. Отсутствие степени защиты IP00 означает, что применение вне закрытых корпусов или трубопроводов недопустимо. Элемент не предназначен для работы во взрывоопасных зонах или в контакте с агрессивными жидкостями.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует долгую службу даже в сырых помещениях
• Форма и разъём обеспечивают быстрое и точное соединение без дополнительных деталей
• Стандартные габариты позволяют заменить аналоги других производителей без переделки трассы

Ограничения применения

• Не используется на открытом воздухе без внешней защиты - степень IP00 исключает контакт с влагой и пылью
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверьте спецификацию кабеля перед монтажом
• Не предназначен для нагрузок выше веса стандартной кабельной трассы - не используйте как несущий элемент
• Запрещена установка в зонах с постоянным воздействием кислот, щелочей или растворителей - материал не устойчив к химической коррозии

Примеры использования

• Переход между этажами в многоквартирном доме - внутри кабельного шахты
• Подключение оборудования на заводе - изменение направления трассы вокруг колонн
• Системы автоматизации в логистических комплексах - прокладка сигналов вдоль конвейерных линий
• Распределительные устройства в холодильных камерах - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба вашего кабеля - иначе возможны повреждения жил
• Обязательно используйте крышку того же типа и размера - без неё система теряет механическую и эстетическую целостность
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно герметизируйте все стыки силиконовым составом
• При сборке длинных трасс чередуйте повороты с прямыми участками - так снижается усилие при затяжке кабелей
• Артикул cpv51-0-45-050-100 - единственный вариант этого типоразмера в серии ESCA от IEK; другие производители могут иметь отличные габариты
