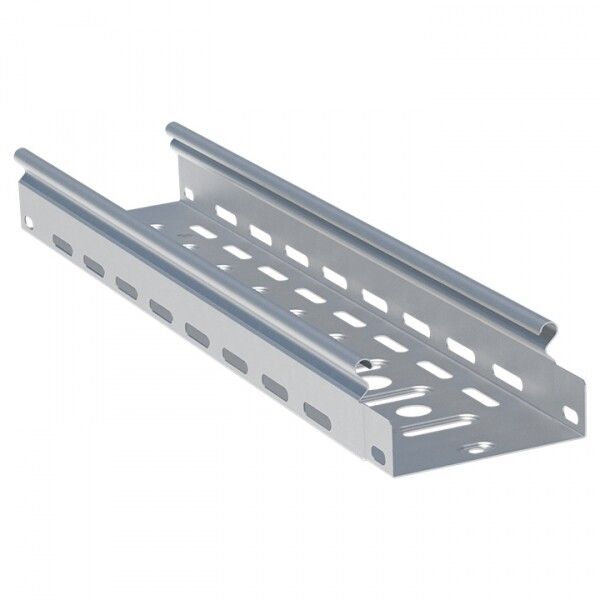

Лоток перфорированный металлический 50х50х3000-0. 55мм - L505001-0,55 EKF

Лоток перфорированный металлический 50х50х3000-0.55мм от EKF - это надежный элемент для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Изделие выполнено из оцинкованной стали, имеет перфорацию для вентиляции и фиксации, подходит для вертикальных и горизонтальных трасс. Артикул l505001-0,55 входит в серию EKF-Line и соответствует требованиям к долговечности и огнестойкости.

Назначение и область применения

Лоток перфорированный металлический 50х50х3000-0.55мм предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице под защитными конструкциями. Подходит для использования в цехах, офисах, школах, больницах, транспортных узлах и других объектах с высокими требованиями к безопасности и доступу к кабелям. Благодаря перфорации обеспечивается естественная вентиляция, снижается риск перегрева проводов.

Технические характеристики

• Форма: прямоугольный профиль 50×50 мм
• Длина: 3000 мм
• Материал: сталь с гальваническим цинкованием
• Толщина стенки: 0,55 мм
• Полезное сечение: 9800 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Покрытие: оцинковка - защищает от коррозии, не требует окраски
• Перфорация: есть на боковых стенках и в основании - для крепления и вентиляции
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках норм пожарной безопасности
• Цвет: серый
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток перфорированный металлический 50х50х3000-0.55мм совместим со всеми компонентами серии EKF-Line: углы, переходники, крепления, крышки и подвесы. Монтаж выполняется через перфорационные отверстия с помощью саморезов, болтов или специальных хомутов. Для вертикальной установки рекомендуется использовать подвесы с шагом не более 1,5 метра. Учитывайте посадочные размеры: внутреннее сечение 48×48 мм - подбираются кабели с учетом суммарного диаметра и радиуса изгиба.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 по прокладке кабельных линий. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие исключает образование токсичных продуктов коррозии. Применение в местах с повышенной влажностью допускается при условии защиты от прямого попадания воды.

Преимущества

• Высокая механическая прочность благодаря толщине 0,55 мм и оцинкованному покрытию
• Удобство обслуживания: перфорация позволяет легко получить доступ к кабелям без демонтажа всего участка
• Поддержка длинных пролетов до 3 метров - снижает количество точек крепления
• Совместимость с широким спектром аксессуаров EKF-Line - можно собрать любую конфигурацию трассы
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

Лоток перфорированный металлический 50х50х3000-0.55мм не предназначен для прямого наружного монтажа без защиты от осадков и УФ-излучения. Не используется в средах с постоянным контактом с агрессивными химическими веществами (кислоты, щелочи). Недопустимо применение в качестве несущего элемента для тяжелого оборудования - только для кабелей. Не подходит для взрывоопасных зон без дополнительной герметизации.

Примеры использования

• Прокладка кабелей управления в автоматизированных цехах
• Сборка трасс для слаботочных систем (LAN, CCTV, сигнализация) в офисных зданиях
• Обустройство кабельных каналов в подвалах и технических этажах многоквартирных домов
• Монтаж силовой сети на производстве с частым доступом к кабелям для диагностики

Практические советы

• При прокладке на длинных пролетах используйте дополнительные опоры - максимальный шаг между креплениями - 1,5–2 м
• Для удобства сборки начинайте с установки углов и ответвлений, затем прокладывайте прямые участки
• При необходимости закрыть лоток - применяйте крышку EKF-Line того же размера (совместима с артикулом l505001-0,55)
• Не затягивайте крепления слишком сильно - это может деформировать тонкостенный профиль
• Проверьте соответствие нагрузки на лоток: 9800 мм2 - это ориентировочно 15–20 кабелей диаметром до 10 мм каждый
