Поворот на 45 градусов вертикальный внутренний 100x200 - CLP3V-100-200 IEK

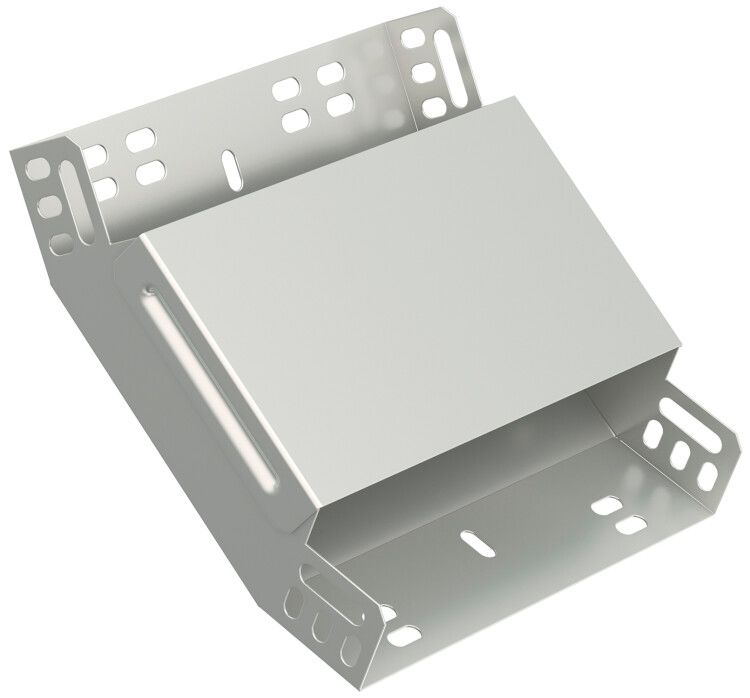

Поворот для кабельного лотка вертикальный внутренний 45 градусов 100x200мм от IEK (ИЭК), артикул clp3v-100-200, предназначен для изменения направления кабельной трассы внутри зданий и сооружений под углом 45°, обеспечивая плавный переход между участками лотка. Этот элемент серии ESCA совмещает прочность оцинкованной стали с удобным болтовым соединением и встроенной крышкой.

Назначение и область применения

Поворот для кабельного лотка вертикальный внутренний 45 градусов 100x200мм используется там, где необходимо изменить высоту кабельной трассы под углом 45° - например, при переходе с одного этажа на другой, вокруг колонн или через перекрытия. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных помещениях, на объектах ЖКХ, транспорта и энергетики. Применяется исключительно внутри помещений или в защищённых зонах, где нет прямого воздействия осадков.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке;
• Размеры: высота 100 мм, ширина 200 мм - соответствует стандартному лотку того же формата;
• Материал: сталь оцинкованная, толщиной 0,8 мм - обеспечивает жесткость и долговечность;
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Тип соединения: болтовое - надёжное, легко демонтируемое;
• Наличие крышки: да - предохраняет кабели от пыли, механических повреждений и случайного доступа;
• Диапазон рабочих температур: от –60 до +60 C - работает в условиях холодных складов и нагреваемых производственных зон;
• Цвет: серый - соответствует цветовой гамме всей серии ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот для кабельного лотка вертикальный внутренний 45 градусов 100x200мм совместим с лотками серии ESCA от IEK такого же размера (100×200 мм). Монтаж выполняется с помощью болтов, которые входят в комплект. Соединитель уже интегрирован в конструкцию - достаточно выровнять торцы лотка и закрутить болты. Крышка фиксируется на защёлках и не требует дополнительных креплений. Учитывайте посадочные размеры: внешние габариты должны точно совпадать с лотком, чтобы избежать щелей и провисаний.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, что важно для работы в средах с повышенной влажностью. Наличие крышки снижает риск поражения током при случайном контакте с кабелями. Элемент не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Интегрированный соединитель - экономит время на сборке, не требует дополнительных деталей;
• Крышка в комплекте - не нужно докупать её отдельно;
• Оцинковка по методу Сендзимира - более равномерное покрытие и выше стойкость к механическим повреждениям по сравнению с обычным цинкованием;
• Чёткий радиус изгиба 300 мм - гарантирует сохранность изоляции кабелей даже при плотной укладке;
• Долгий срок службы - снижает затраты на замену и обслуживание.

Ограничения применения

• Не применяется на открытых площадках - отсутствует степень защиты IP, возможна задержка воды и накопление грязи;
• Не рекомендуется использовать в местах с постоянными вибрациями без дополнительной фиксации - может возникнуть люфт в болтовых соединениях;
• Подходит только для лотков 100×200 мм - несовместим с другими размерами;
• Не предназначен для прокладки кабелей с большим наружным диаметром - проверьте радиус изгиба кабеля перед установкой.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании;
• Обход технологической колонны в цехе на заводе;
• Прокладка кабелей в распределительных пунктах с ограниченным пространством;
• Системы автоматизации на конвейерах, где требуется вертикальный сдвиг трассы.

Практические советы

• Перед монтажом проверьте, что все кабели в лотке имеют достаточный радиус изгиба - минимум 300 мм внутреннего радиуса поворота;
• Затягивайте болты равномерно, не переусердствуя - это предотвратит деформацию оцинкованной стали;
• Если лоток проходит через стену или перекрытие, используйте герметичные вводы - сам поворот не является герметичным устройством;
• При необходимости можно комбинировать несколько поворотов - например, два по 45° = 90°, но учтите увеличение длины трассы;
• Для систем с частым обслуживанием выбирайте этот поворот - благодаря крышке и болтовому соединению он легко открывается и закрывается.
