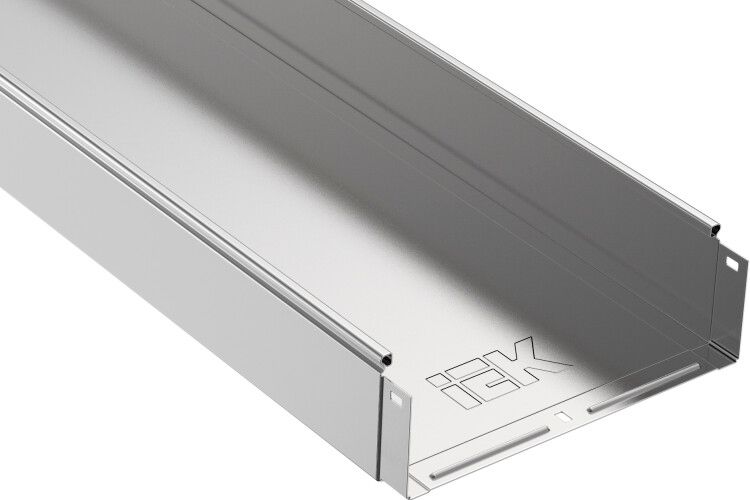

Лоток неперфорированный ESCA 200х100х3000, 0.8 мм IEK (ИЭК) CLN10-100-200-3

Лоток листовой неперфорированный 200х100х3000 сталь 0.8 мм от бренда IEK - это элемент кабеленесущей системы, предназначенный для безопасной прокладки и защиты кабелей в промышленных и коммерческих объектах. Артикул cln10-100-200-3 выполнен из оцинкованной стали с интегрированным соединительным разъёмом и рассчитан на долговечную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Лоток листовой неперфорированный 200х100х3000 сталь 0.8 мм используется для прокладки силовых и слаботочных кабелей в местах, где требуется надёжная механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью, на производствах, в торговых центрах и офисах. Благодаря отсутствию перфорации исключается попадание пыли, влаги и сторонних предметов внутрь канала. Для полной герметизации рекомендуется использовать крышку, которая поставляется отдельно.

Технические характеристики

• Форма: прямоугольный листовой лоток
• Размеры: ширина 200 мм, высота 100 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 или конвейерное цинкование по ГОСТ 14918-80
• Цвет: серый
• Климатическое исполнение: УХЛ2 - устойчив к перепадам температур и влажности в пределах +40C до –40C
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять лотки без дополнительных фланцев
• Монтажные отверстия: NATO - стандартизированная система крепления для быстрого монтажа на опоры и кронштейны

Совместимость и монтаж

Лоток листовой неперфорированный 200х100х3000 сталь 0.8 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, заглушками и крышками того же размера. Интегрированный соединительный разъём обеспечивает плотное и быстрое соединение между секциями - достаточно совместить замки и зафиксировать болтами через NATO-отверстия. Крепление осуществляется на кронштейны, потолочные или стеновые крепёжные элементы. Максимальный шаг крепления - 1,5 метра при равномерной нагрузке. Не требует сварки или специальных инструментов.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ 14918-80 и ТУ 27.33.13-002-83135016-2017
• Соответствует техническому регламенту ТР ТС 004/2011 (безопасность низковольтного оборудования)
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие для электромонтажа)
• Не выделяет токсичных веществ при нагреве - допущен для использования в жилых и общественных зонах

Преимущества

• Высокая прочность благодаря толщине стали 0,8 мм и однородному профилю
• Защита от коррозии - цинковое покрытие сохраняет целостность даже при повреждении краёв
• Ускоренный монтаж - интегрированный разъём и NATO-отверстия снижают время сборки на 30–40%
• Подходит для прокладки кабелей различного типа - от силовых до сетевых и сигнальных
• Совместимость с широким спектром аксессуаров ESCA - можно формировать любые маршруты

Ограничения применения

• Не предназначен для постоянного погружения в воду - не имеет IP-защиты, хотя и устойчив к влажности
• Крышка не входит в комплект - её необходимо заказывать отдельно для полноценной герметизации
• Не рекомендуется для установки в зонах с частыми ударными нагрузками или вибрацией выше нормы - возможна деформация
• При монтаже на вертикальных участках требуется дополнительная фиксация каждые 1 м - самотяга не обеспечивается
• Запрещено использование в средах с агрессивными химическими парами (например, кислоты, щёлочи) - цинк может разрушаться

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Сборка кабельных трасс в административных зданиях - от этажных щитов до рабочих мест
• Монтаж в подвешенных потолках торговых центров
• Кабельные каналы на открытых площадках под навесом - например, возле входов, автостоянок
• Обустройство трасс в помещениях с повышенной влажностью - кухни, мойки, насосные станции

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка (200 мм) достаточна для суммарного сечения всех кабелей - заполнение не более 40% от объёма
• При соединении нескольких лотков используйте только оригинальные соединители IEK - гарантирует герметичность и электрическую непрерывность
• Для длинных трасс (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• При работе с крышей - убедитесь, что она закрывается без усилия; если есть зазоры - проверьте правильность соединения разъёмов
• Артикул cln10-100-200-3 совпадает с размером других элементов ESCA - легко найти подходящие уголки, тройники и заглушки
