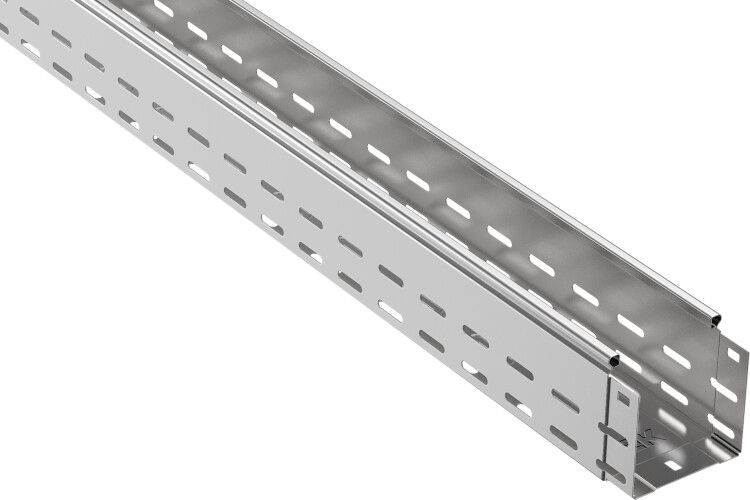

Лоток перфорированный ESCA 100х150 мм, 3000 мм, 0.8 мм IEK CLP10-100-150-3

Лоток перфорированный 150х100х3000 сталь 0.8мм от IEK - это элемент кабеленесущей системы, предназначенный для упорядоченной прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Модель clp10-100-150-3 выполнена из оцинкованной стали, отличается высокой прочностью и долговечностью, что делает её надёжным решением как для внутренней, так и для наружной установки.

Назначение и область применения

Лоток перфорированный 150х100х3000 сталь 0.8мм используется для прокладки кабелей в кабеленесущих системах. Подходит для прокладки силовых, информационных и управления кабелей в условиях, где требуется вентиляция, легкий доступ к проводам и возможность фиксации кабелей хомутами через перфорацию. Применяется в производственных цехах, офисах, торговых центрах, на транспорте, в энергообъектах и других местах, где важна организованная маршрутизация кабелей. Благодаря оцинкованному покрытию и классу климатического исполнения УХЛ2, лоток можно использовать как внутри помещений, так и под навесом на открытом воздухе, в том числе в зонах с повышенной влажностью.

Технические характеристики

• Размеры: 150×100×3000 мм (ширина × высота × длина)
• Материал: сталь холоднокатаная, толщиной 0,8 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - защищает от коррозии
• Цвет: RAL 7047 (серый матовый)
• Перфорация: наличие перфорации по всей длине боковой стенки - позволяет крепить кабели хомутами и обеспечивать вентиляцию
• Огнестойкость: соответствие требованиям пожарной безопасности
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток перфорированный 150х100х3000 сталь 0.8мм совместим с другими элементами системы ESCA от IEK. Интегрированный соединитель позволяет легко стыковать лотки друг с другом без дополнительных деталей - достаточно выровнять и закрепить болтами. Для поворотов, ответвлений и переходов используются специальные углы, тройники и переходники из того же семейства. Крышка (продается отдельно) плотно фиксируется на лотке и обеспечивает дополнительную защиту от пыли, влаги и механических повреждений. Монтаж осуществляется на кронштейны, подвесы или крепится к стенам/потолкам с помощью анкеров и шпилек. Перфорация позволяет крепить кабели прямо к стенке лотка - не требуются отдельные кабельные планки.

Безопасность и стандарты

Лоток соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость изделия подтверждает его безопасность при возможном возгорании. Цинковое покрытие снижает риск электрохимической коррозии, особенно важно при контакте с другими металлами. Все материалы сертифицированы и прошли проверку на соответствие нормам пожарной безопасности.

Преимущества

• Высокая жесткость благодаря толщине 0,8 мм и профильной форме
• Перфорация позволяет легко крепить кабели и обеспечивает естественную вентиляцию
• Оцинкованное покрытие гарантирует долгую службу даже во влажной среде
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных крепежах
• Совместимость с широким спектром аксессуаров ESCA - система масштабируема
• Не требует окраски после монтажа - цвет RAL 7047 уже нанесён

Ограничения применения

Лоток не предназначен для прокладки кабелей в условиях постоянного погружения в воду, прямого воздействия открытого пламени или агрессивных химических сред (например, кислот, щелочей). Также не рекомендуется использовать в зонах с частыми ударными нагрузками или вибрацией без дополнительной фиксации. Несмотря на огнестойкость, он не является противопожарной преградой - для этого нужны специализированные огнезащитные решения. Не следует применять в качестве несущего элемента для тяжелых трубопроводов или оборудования.

Примеры использования

• Прокладка кабелей питания и связи в цехах заводов
• Обустройство кабельных трасс в административных зданиях
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в торговых центрах
• Кабельные каналы под навесом на автостоянках или в логистических комплексах
• Системы освещения и автоматизации в помещениях с высокой влажностью (например, мойки, теплицы)

Практические советы

• При выборе длины учтите, что лоток имеет длину 3 метра - для длинных трасс используйте соединители, чтобы избежать перегрузки на одном участке
• Для вертикальных участков обязательно применяйте крепления с шагом не более 1,5 м
• Если нужна герметичность - дополняйте лоток крышкой; без неё перфорация остаётся открытым входом для пыли и насекомых
• При работе с несколькими типами кабелей (силовые и слаботочные) используйте разделительные перегородки или разнесенные трассы - это соответствует правилам ПУЭ
• Проверьте посадочные места перед монтажом: перфорация должна точно совпадать с крепежом, иначе потребуется сверление
• Артикул clp10-100-150-3 - это базовый элемент системы IEK ESCA. Сохраняйте его при заказе запчастей и аксессуаров.
