Поворот на 45 град. 100х150 | CLP3P-100-150 IEK

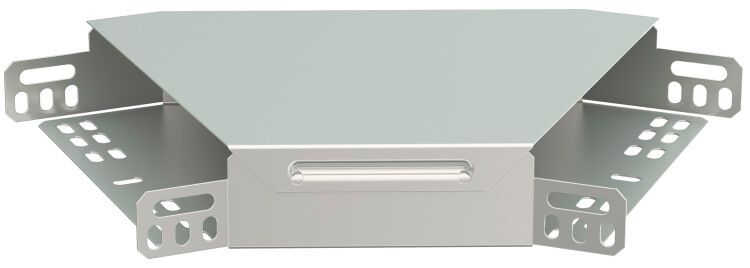

Поворот на 45 градусов 150х100 от IEK (ИЭК), артикул clp3p-100-150, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Этот элемент из оцинкованной стали обеспечивает надежную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями лотков серии ESCA.

Назначение и область применения

Поворот на 45 градусов 150х100 используется для плавного перехода кабельной трассы между участками, расположенными под углом друг к другу. Применяется в системах прокладки силовых и управляющих кабелей в помещениях и на открытых площадках - например, на заводах, в распределительных пунктах, на транспорте, в энергообъектах. Подходит для монтажа в лотковых системах, где требуется сохранить целостность трассы без резких изгибов.

Технические характеристики

• Угол поворота: 45° - позволяет изменить направление трассы без перегрузки кабелей
• Размеры: ширина 150 мм, высота 100 мм - соответствует стандартным лоткам серии ESCA
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей, исключает повреждение изоляции
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузке и монтаже
• Температурный диапазон: от –60 C до +60 C - работает в суровых климатических условиях
• Цвет: серый - стандартизирован для промышленных решений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Крепление: болтовое - фиксируется к смежным секциям лотка с помощью болтов
• Крышка: да - защищает кабели от внешних воздействий, легко снимается для обслуживания
• Исполнение: с интегрированным соединителем - упрощает сборку и снижает риск утечки проводников
• Соответствие ГОСТ 14918-80 - гарантирует соответствие требованиям к металлическим лоткам

Совместимость и монтаж

Поворот на 45 градусов 150х100 совместим с прямыми и угловыми секциями лотков серии ESCA от IEK. Монтаж выполняется с использованием болтового крепления - необходимо выровнять торцевые поверхности с соседними элементами и закрутить болты через предварительно подготовленные отверстия. Крышка крепится аналогично - после укладки кабелей её фиксируют на зажимах или болтах. Учитывайте внутренний радиус 300 мм: минимальный допустимый радиус изгиба кабеля должен быть не меньше этого значения, чтобы не повредить жилы.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Оцинкование по методу Сендзимира обеспечивает повышенную коррозионную стойкость, что важно для работы в агрессивных средах. Температурный диапазон от –60 C до +60 C позволяет применять элемент в холодильных установках, на открытом воздухе и в неотапливаемых помещениях. Наличие крышки снижает риск случайного контакта с кабелями и попадания посторонних предметов.

Преимущества

• Интегрированный соединитель исключает необходимость дополнительных деталей - экономит время монтажа
• Оцинкование по методу Сендзимира обеспечивает равномерное покрытие и длительную защиту даже при механическом воздействии
• Чётко заданный радиус изгиба 300 мм минимизирует риск повреждения кабелей при прокладке
• Крышка снабжена удобными замками - доступ к кабелям возможен без демонтажа всего участка
• Серый цвет и унифицированные размеры позволяют использовать элемент в составе уже существующих систем без доработок

Ограничения применения

• Не предназначено для вертикальных поворотов - применяется только в горизонтальных трассах
• Не рекомендуется для использования в местах с постоянным воздействием открытого огня или сварочных работ
• Подходит только для кабелей с минимальным радиусом изгиба ≤300 мм; крупногабаритные многожильные кабели требуют проверки совместимости
• Не является герметичным изделием - не следует применять во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Переход трассы в промышленном цеху вокруг колонны или оборудования
• Обход препятствий на технологической линии (например, трубопроводов или механизмов)
• Соединение двух параллельных лотков, расположенных под углом 45°
• Прокладка кабелей в холодильных камерах или на открытых эстакадах

Практические советы

• Перед монтажом проверьте, что все смежные секции имеют одинаковые размеры (150×100 мм) - иначе возникнет перекос
• При затяжке болтов используйте момент, указанный в руководстве IEK - переусердствовать нельзя, чтобы не деформировать тонкую сталь (1 мм)
• Если трасса проходит в сыром помещении, дополнительно обработайте места соединений антикоррозийной смазкой
• Для больших объемов кабелей рассчитывайте заполнение лотка не более чем на 40–50% - иначе будет трудно вставить поворот без перегибов
• Артикул clp3p-100-150 можно заказывать в комплекте с прямыми секциями и крышками - так проще формировать полную трассу
