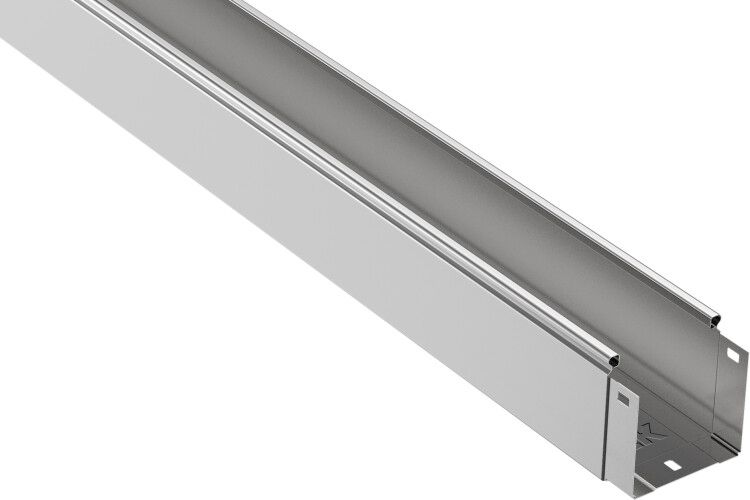

Лоток неперфорированный 150х100 L3000 сталь 0.8мм ИЭК CLN10-100-150-3 IEK

Лоток листовой неперфорированный 150х100х3000 сталь 0.8мм от бренда IEK - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул cln10-100-150-3 выполнен из оцинкованной стали с интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток листовой неперфорированный 150х100х3000 сталь 0.8мм используется для прокладки кабелей в кабельных трассах, где требуется механическая защита и герметичность. Подходит для внутренней и наружной установки под навесом, в помещениях с высокой влажностью, на производствах, в торговых центрах и офисах. Применяется в комбинации с крышкой (продается отдельно) для защиты от пыли, влаги и механических повреждений. Не предназначен для открытого монтажа под прямыми осадками или в условиях постоянного контакта с водой.

Технические характеристики

• Материал: сталь 0,8 мм с оцинкованным покрытием - защищает от коррозии и продлевает срок службы до 20 лет
• Форма: неперфорированный лоток - исключает попадание пыли и влаги внутрь, повышает степень защиты
• Габариты: ширина 150 мм, высота 100 мм, длина 3000 мм
• Цвет: RAL 7047 (серый матовый)
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021
• Наличие NATO-отверстий: да - позволяет фиксировать лоток болтами M8/M10 через стандартные отверстия
• Исполнение: с интегрированным соединителем - ускоряет сборку и снижает риск перекосов при стыковке

Совместимость и монтаж

Лоток листовой неперфорированный 150х100х3000 сталь 0.8мм совместим с другими элементами системы ESCA от IEK: углы, переходники, крышки и крепления. Интегрированный соединитель обеспечивает плотное и быстрое соединение между секциями без дополнительных деталей. Для монтажа используются стандартные кронштейны и крепежи, подходящие под NATO-отверстия. Крышка не входит в комплект - её необходимо заказывать отдельно (артикулы крышек указаны в каталоге ESCA). Монтаж возможен на стенах, потолках, опорах и в каналах. Не рекомендуется использовать для вертикальных участков без дополнительной фиксации каждые 1–1,5 метра.

Безопасность и стандарты

Лоток соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость и безопасность оборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечивается конструкцией и материалом - при возгорании не распространяет пламя и не выделяет токсичных веществ. Цинковое покрытие соответствует ГОСТ 14918-80, что гарантирует равномерную защиту даже на кромках и сварных швах.

Преимущества

• Высокая прочность благодаря холоднокатаной стали и толщине 0,8 мм
• Долговечность - оцинковка предотвращает коррозию, срок службы - 20 лет
• Удобство сборки - интегрированный соединитель исключает необходимость в дополнительных крепежах при стыковке
• Поддержка стандартизированного крепления - NATO-отверстия позволяют использовать универсальный крепеж
• Совместимость с широким спектром аксессуаров ESCA - легко формировать сложные трассы

Ограничения применения

• Не предназначен для прямого монтажа в средах с постоянным контактом с водой (например, под открытым небом без навеса)
• Крышка обязательна для достижения IP54+; без неё уровень защиты ограничен
• Не рекомендуется для нагрузок выше 10 кг/м при горизонтальной прокладке - проверьте суммарный вес кабелей перед монтажом
• Не подходит для прокладки кабелей с высокой теплотворной способностью без учета термического режима
• При использовании в агрессивных химических средах (промышленные цеха с кислотными парями) требуются дополнительные меры защиты

Примеры использования

• Прокладка силовых кабелей в производственном цехе с высокой запыленностью
• Сборка кабельной трассы в административном здании с подвесным потолком
• Монтаж слаботочных сетей (LAN, CCTV) в торговом центре с интеграцией в систему ESCA
• Обустройство кабельных каналов на эстакадах и под навесами на АЗС
• Использование в помещениях с повышенной влажностью - котельные, насосные станции

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 150 мм и высота 100 мм должны соответствовать свободному пространству
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется
• Крышку устанавливайте после прокладки всех кабелей - она фиксируется защелками и не допускает повторного доступа без демонтажа
• При необходимости резки - используйте ножницы по металлу, чтобы сохранить целостность оцинковки на кромках
• Для вертикальных участков применяйте крепления с шагом не более 1,5 м - лоток имеет достаточную жесткость, но при больших нагрузках нужна дополнительная поддержка
• Артикул cln10-100-150-3 - базовая единица системы ESCA; все остальные элементы (углы, тройники, крышки) имеют аналогичный префикс - удобно подбирать комплект
