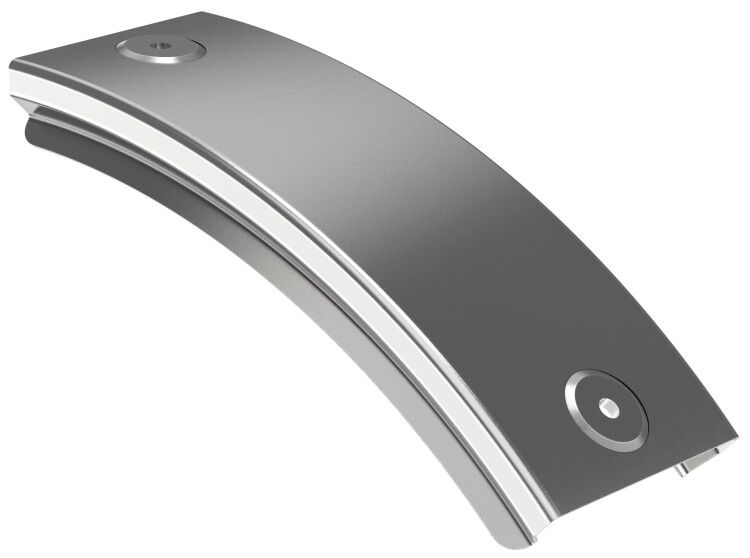

Крышка поворота плавн. 45град тип В20 ESCA 50мм | CPV41D-0-45-050-08 IEK

Крышка поворота плавный 45 град тип В20 ESCA 50мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы под углом 45°. Артикул cpv41d-0-45-050-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите от внешних воздействий.

Назначение и область применения

Крышка поворота плавный 45 град тип В20 ESCA 50мм используется для перекрытия поворотного участка кабельной трассы, где кабели меняют направление на 45 градусов. Она обеспечивает быстрый и безопасный доступ к проводникам для осмотра, ремонта или модификации сети. Применяется в промышленных объектах, на транспорте, в энергообъектах - там, где требуется надежная, но легко открываемая защита кабелей в углах трассы.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода кабелей без перегибов
• Тип изделия: крышка - не является частью самой трассы, а служит съемным верхним элементом
• Тип крепления: защелка - позволяет открывать и закрывать крышку без инструментов
• Материал: сталь - прочная основа, выдерживающая механические нагрузки
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина материала: 0,8 мм - достаточна для жесткости, но сохраняет легкость
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри помещений
• Диапазон рабочих температур: от -50C до +40C - работает в холодных и умеренных климатах
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - соответствует условиям эксплуатации в помещениях с нормальной и повышенной влажностью, включая холодильные камеры
• Цвет: светло-серый - совместим с другими элементами серий IEK ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам

Совместимость и монтаж

Крышка поворота плавный 45 град тип В20 ESCA 50мм совместима с кабельными каналами и лотками серии ESCA от IEK, имеющими внутренний размер 50 мм. Монтаж осуществляется путем установки на уже смонтированный поворотный элемент трассы. Защелки фиксируются вдоль бортов - достаточно прижать крышку до характерного щелчка. Для демонтажа - потянуть за край вверх. Не требует сверления или болтовых соединений.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам, лоткам и аксессуарам. Оцинкованная сталь не содержит вредных веществ, не выделяет токсинов при нагреве. Крышка не предназначена для работы во взрывоопасных зонах или в условиях постоянного контакта с водой - из-за степени защиты IP00.

Преимущества

• Быстрый доступ к кабелям благодаря защелке - экономит время при обслуживании
• Высокая коррозионная стойкость за счет цинкового покрытия по методу Сендзимира
• Совместимость с целой серией ESCA - можно использовать в единой системе трассировки
• Долгий срок службы - 20 лет при правильном применении
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не допускается использование на открытых площадках, в сырых помещениях или на улице - степень защиты IP00 не предохраняет от влаги и пыли
• Не подходит для кабелей с высоким напряжением вне специальных корпусов - не является электроизоляционным элементом
• Не рекомендуется для сред с химически активными парами или агрессивными жидкостями - даже оцинкованная сталь может подвергнуться коррозии
• Толщина 0,8 мм не рассчитана на значительные ударные нагрузки - не следует использовать как несущую конструкцию

Примеры использования

• Закрытие поворота кабельного канала в производственном цеху между двумя участками трассы
• Обеспечение доступа к силовым кабелям на конвейере с изменением направления движения
• Фиксация контрольных кабелей в распределительном шкафу с угловым проходом
• Монтаж в холодильных камерах - благодаря климатическому исполнению УХЛ2

Практические советы

• Перед монтажом проверьте, что внутренний размер трассы точно соответствует 50 мм - иначе крышка не будет плотно сидеть
• Не используйте инструменты для открытия крышки - это может повредить защелки
• При частом обслуживании убедитесь, что рядом есть свободное место для поднятия крышки - она открывается вверх
• Для длительной эксплуатации в условиях повышенной влажности комбинируйте эту крышку с герметичными элементами трассы (например, с заполненными муфтами)
• Артикул cpv41d-0-45-050-08 - это именно крышка, а не поворотный элемент. Сам поворот должен быть установлен заранее.
