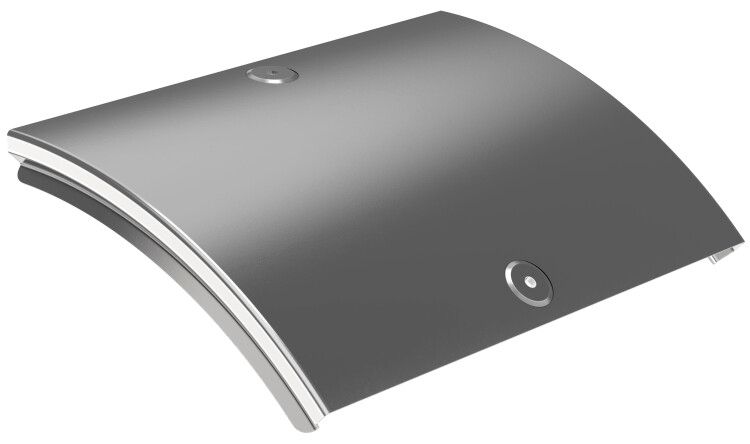

Крышка поворота плавн. 45град тип В20 ESCA 200мм | CPV41D-0-45-200-08 IEK

Крышка поворота плавный 45 град тип В20 ESCA 200мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы под углом 45°. Артикул cpv41d-0-45-200-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите от внешних воздействий.

Назначение и область применения

Крышка поворота плавный 45 град тип В20 ESCA 200мм используется для закрывания и герметизации участков кабельной трассы там, где требуется изменить направление прокладки кабеля на 45 градусов. Она обеспечивает легкий доступ к проводникам для обслуживания, диагностики или модификации сети без демонтажа всей трассы. Применяется в промышленных объектах, на производствах, в распределительных щитах, на транспорте и в других зонах с высокой нагрузкой на кабельную инфраструктуру.

Технические характеристики

• Угол поворота: 45 градусов - оптимальный угол для плавного перехода кабеля без перегибов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - устойчивость к коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для механической прочности при сохранении легкости
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов
• Степень защиты IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри помещений или в закрытых каналах
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых помещений
• Цвет: светло-серый - соответствует стандартному цвету металлических комплектующих IEK
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и крышкам
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию во всех основных климатических зонах России

Совместимость и монтаж

Крышка поворота плавный 45 град тип В20 ESCA 200мм совместима с другими элементами серии ESCA того же типа и размера - напрямую соединяется с прямыми участками трассы и другими поворотными элементами. Монтаж осуществляется путем фиксации защелками на корпусе поворотного участка. Для надежной работы важно, чтобы поверхность контакта была чистой и без деформаций. Крышку можно открывать многократно - механизм защелки рассчитан на сотни циклов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует конструкцию, материалы и безопасность кабельных каналов. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии. Однако, поскольку степень защиты IP00 не предусматривает защиту от влаги и пыли, применение вне закрытых кабельных систем запрещено.

Преимущества

• Высокая стойкость к коррозии благодаря оцинковке по методу Сендзимира - защитный слой цинка более 10 мкм
• Быстрая установка и замена благодаря механизму защелки - экономия времени при обслуживании
• Долгий срок службы - 20 лет при правильном монтаже и условиях эксплуатации
• Поддержание целостности трассы при необходимости частичного доступа к кабелям
• Совместимость с широкой линейкой изделий ESCA от IEK - возможность сборки единой системы

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие степени защиты IP00 делает её непригодной для улиц, сырых помещений, подвалов с повышенной влажностью
• Не рекомендуется использовать в помещениях с химически активной средой - хотя оцинковка устойчива, длительный контакт с кислотами или щелочами может повредить покрытие
• Не подходит для кабелей с большим радиусом изгиба - внутренний проход ограничен конструкцией, требует проверки соответствия диаметра кабеля
• Запрещается использование в качестве несущего элемента - крышка не воспринимает вес кабелей, только служит защитной крышкой

Примеры использования

• Промышленные конвейеры - доступ к кабелям управления в точках поворота линии
• Щитовые комнаты - организация кабельных маршрутов между шкафами под углом 45°
• Автомобильные заводы - прокладка силовых и сигнальных кабелей вдоль технологических линий
• Жилые дома с подземными этажами - прокладка кабелей через переходы между уровнями

Практические советы

• Перед установкой проверьте, что внутренний проход крышки соответствует диаметру используемых кабелей - перегрузка может вызвать повреждение изоляции
• При монтаже в местах с возможным попаданием влаги - используйте дополнительные уплотнители или выбирайте модели с более высокой степенью защиты
• Не затягивайте защелки слишком сильно - это может привести к деформации кромок и потере герметичности при последующем открытии
• При ремонте трассы - всегда заменяйте поврежденные крышки на аналогичные (артикул cpv41d-0-45-200-08), чтобы сохранить совместимость системы
• Для удобства обслуживания - помечайте крышки этикетками, особенно если они находятся в труднодоступных местах
