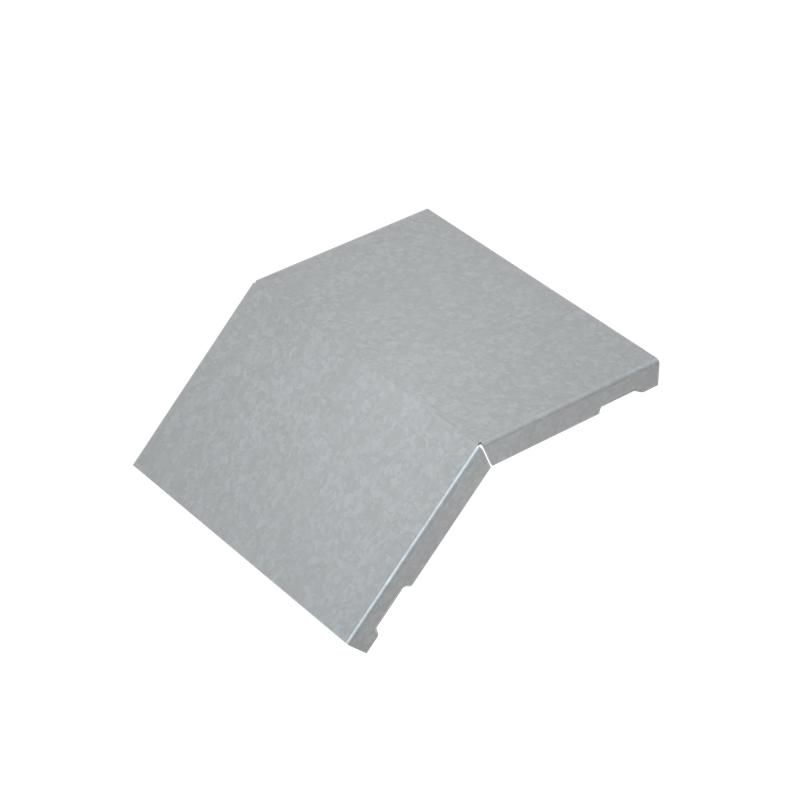

Крышка внешняя вертикального угла 45х100 ПЛЮС - KVLplus45*100 КМ-Профиль PL0904

Крышка внешнего вертикального угла 45 градусов 100 мм сталь 0.8 мм серия ПЛЮС КМ-профиль предназначена для защиты кабельных трасс в местах изменения направления под углом 45°. Этот элемент системы КМ-профиль обеспечивает безопасное и эстетичное завершение перехода между горизонтальным и вертикальным участком кабельного лотка.

Назначение и область применения

Крышка внешнего вертикального угла 45 градусов 100 мм сталь 0.8 мм серия ПЛЮС КМ-профиль используется для закрытия внешних угловых соединений кабельных лотков, где трасса меняет направление вниз под углом 45°. Она защищает кабели от механических повреждений, пыли, влаги и случайного контакта с посторонними предметами. Применяется в системах прокладки кабелей на промышленных объектах, в офисах, торговых центрах и других зданиях с внутренней проводкой.

Технические характеристики

• Угол поворота: 45° - позволяет плавно изменить направление кабельной трассы без острых перегибов
• Ширина профиля: 100 мм - совместима с лотками той же ширины
• Материал: оцинкованная сталь толщиной 0,8 мм - обеспечивает прочность и долговечность
• Покрытие: оцинковка по методу Сендзимира - равномерный, адгезионный слой цинка, устойчивый к коррозии
• Цвет: серый - соответствует цветовой гамме всей серии КМ-профиль
• Тип крепления: защелка - быстрая установка и демонтаж без инструментов
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущено к использованию во внутренних помещениях с нормальной и умеренно влажной средой, согласно ГОСТ 15150-69

Совместимость и монтаж

Элемент совместим с кабельными лотками серии ПЛЮС КМ-профиль шириной 100 мм. Монтаж выполняется путём простого защелкивания на край лотка - никаких болтов, саморезов или сварки не требуется. Для демонтажа достаточно аккуратно отжать защелки и снять крышку. Все комплектующие этой серии имеют стандартизованные размеры, что гарантирует точное соединение без зазоров и перекосов. При сборке трассы важно соблюдать последовательность: сначала устанавливаются основные участки лотка, затем - угловые элементы, после них - крышки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет заявленную огнестойкость. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Напряжение и ток через крышку не передаются - она является исключительно защитной конструкцией. Не применяется в условиях постоянного воздействия открытого пламени или высоких температур выше +50 C.

Преимущества

• Быстрый монтаж благодаря системе защелки - экономит время при прокладке трасс
• Высокая механическая прочность за счёт толщины стали 0,8 мм
• Равномерное оцинкование по методу Сендзимира - продлевает срок службы даже в условиях повышенной влажности
• Не требует периодического обслуживания - не нуждается в смазке или замене крепежа
• Совместимость с другими элементами серии - можно собирать комплексные маршруты без адаптеров

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия осадков, ультрафиолета и перепадов температур ниже -40 C
• Не рекомендуется для использования в агрессивных химических средах (например, в химцехах с паром кислот или щелочей)
• Не подходит для кабельных лотков другой ширины - только для 100 мм
• Запрещается использовать как несущий элемент - нагрузка на него не рассчитана

Примеры использования

• Переход кабеля от потолочного лотка к стеновому каналу в серверной комнате
• Спуск силового кабеля от распределительного щита к нижнему уровню оборудования на производстве
• Формирование вертикального ответвления в торговом центре от главного кабельного канала к этажным щиткам
• Прокладка сигнальных кабелей в административном здании с многоуровневой разводкой

Практические советы

• Перед монтажом проверьте, чтобы кромки лотка были ровными - искривлённые края могут мешать защелкиванию
• При сборке длинных трасс начинайте с базовых участков, потом добавляйте углы - так проще добиться точного совмещения
• Если крышка плохо фиксируется, проверьте целостность защелок - они могут деформироваться при неправильном усилии
• Для частого доступа к кабелям (например, в тестовых зонах) используйте эту крышку вместо сплошных участков - её легко снять и снова установить
• Не забудьте, что этот элемент - только крышка. Он не заменяет угол лотка, а лишь закрывает уже установленный угловой модуль
