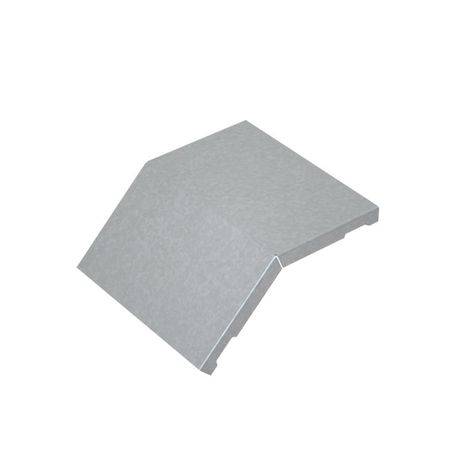

Крышка внешняя вертикального угла 45х200 ПЛЮС - KVLplus45*200 КМ-Профиль

Крышка внешнего вертикального угла 45 градусов 200 мм сталь 0.8 мм ПЛЮС КМ-профиль - элемент системы кабельных лотков, предназначенный для защиты и эстетичного завершения перехода трассы под углом 45°. Изделие выполнено из оцинкованной стали и совместимо с другими компонентами серии PLUS от КМ-профиль.

Назначение и область применения

Крышка внешнего вертикального угла 45 градусов 200 мм сталь 0.8 мм ПЛЮС КМ-профиль используется для закрытия внешних угловых соединений кабельных лотков, где трасса меняет направление вниз под углом 45°. Она защищает кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется в системах прокладки силовых и слаботочных кабелей в помещениях: офисах, производственных цехах, жилых комплексах, торговых центрах.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход кабельной трассы между вертикальными участками;
• Ширина: 200 мм - соответствует стандартным лоткам серии PLUS, позволяет прокладывать до 20–25 кабелей среднего сечения;
• Материал: сталь оцинкованная толщиной 0,8 мм - прочная, устойчивая к деформациям;
• Защитное покрытие: оцинкование горячим способом по методу Сендзимира - равномерный, долговечный антикоррозийный слой;
• Цвет: серый - сочетается с остальной продукцией серии;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 - допускается использование в помещениях с нормальным и умеренно холодным климатом (до -40C);
• Тип крепления: защелка - быстрая установка и демонтаж без инструментов.

Совместимость и монтаж

Крышка внешнего вертикального угла 45 градусов 200 мм сталь 0.8 мм ПЛЮС КМ-профиль совместима исключительно с лотками серии PLUS того же производителя. Для правильной сборки необходимо, чтобы ширина лотка была точно 200 мм. Монтаж выполняется вручную: достаточно совместить кромки с боковой поверхностью лотка и надавить до щелчка защелки. При необходимости обслуживания кабеля - крышку легко снять одним движением, не нарушая целостность всей трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается свойствами оцинкованной стали - материал не выделяет токсичных веществ при нагреве и не распространяет пламя. Соответствие стандартам пожарной безопасности делает его подходящим для использования в зонах с повышенными требованиями к безопасности.

Преимущества

• Прочность: сталь 0,8 мм гарантирует устойчивость к нагрузкам и случайным ударам;
• Долговечность: оцинковка по Сендзимиру защищает от коррозии даже при перепадах температур;
• Экономия времени: система защелки позволяет собирать трассу без болтов и сверления;
• Гибкость: элемент входит в модульную систему, что позволяет проектировать сложные маршруты без замены типоразмеров;
• Обслуживание: доступ к кабелям возможен без демонтажа всего участка трассы.

Ограничения применения

• Не предназначен для открытых площадок, улиц, подвалов с постоянной влажностью - риск конденсата снижает срок службы;
• Не рекомендуется использовать в агрессивных химических средах (например, в химцехах с паром кислот или щелочей);
• Работает только с лотками серии PLUS - несовместим с аналогами других брендов или старыми сериями КМ-профиль;
• Толщина 0,8 мм достаточна для внутренней прокладки, но недостаточна для высоких механических нагрузок (например, под колесами транспорта).

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный в серверной комнате;
• Закрытие угла между этажами в многоэтажном здании при прокладке сетевых кабелей;
• Формирование безопасного выхода кабелей из распределительного щита вниз к оборудованию;
• Монтаж в медицинских учреждениях, где важны чистота, герметичность и легкий доступ к проводке.

Практические советы

• Перед монтажом проверьте точное соответствие ширины лотка - 200 мм. Отклонение более +-2 мм затруднит защелкивание;
• При использовании в условиях частой влажности (например, вентиляционные камеры) дополнительно убедитесь в отсутствии протечек;
• Не используйте этот элемент как опору - он не рассчитан на вес оборудования или людей;
• При заказе нескольких элементов - выбирайте один артикул (pl0906 или kvlplus45-200) - все варианты идентичны;
• Для удобства обслуживания - оставляйте свободный доступ к защелкам, не задвигайте крышку слишком глубоко в угол.
