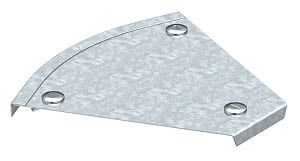

Крышка угловой секции 45° 100мм (DFB 45 100 FS) | 7128819 OBO Bettermann

Крышка угловой секции 45 градусов 100мм от OBO BETTERMANN (артикул dfb 45 100 fs) предназначена для защиты кабелей на участках трассы с поворотом под углом 45°. Она совместима с оцинкованными кабельными лотками того же бренда и обеспечивает герметичное закрытие угла без дополнительного крепления.

Назначение и область применения

Крышка угловой секции 45 градусов 100мм используется для закрывания внешнего угла кабельной трассы, где два лотка соединяются под углом 45°. Предназначена исключительно для внутренней установки в помещениях с нормальной влажностью. Применяется в системах распределения силовых и слаботочных кабелей - например, на заводах, в офисных комплексах, серверных и телекоммуникационных шкафах.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному углу изгиба кабельных лотков для плавного перехода трассы
• Ширина: 100 мм - совпадает с шириной лотков серии DFB
• Материал: сталь оцинкованная - защищена от коррозии, долговечна в сухих условиях
• Толщина стенки: 0,75 мм - достаточна для механической прочности, но не рассчитана на нагрузки сверх стандартных
• Тип крепления: замковое - фиксируется самозапирающим механизмом без болтов и инструментов
• Покрытие: цинк - антикоррозийный слой по ГОСТ 14918
• Совместимость: да - работает только с лотками OBO BETTERMANN серии DFB
• Обозначение модели: DFB 45 100 FS - указывает на тип, угол, ширину и серию

Совместимость и монтаж

Крышка угловой секции 45 градусов 100мм совместима только с оцинкованными кабельными лотками OBO BETTERMANN серии DFB. Устанавливается на уже смонтированный угловой элемент лотка. Монтаж выполняется вручную: крышка просто надевается на край лотка до щелчка - замковый механизм автоматически фиксирует её. Никаких инструментов, винтов или сверления не требуется. Перед установкой проверьте, что лоток имеет ту же ширину (100 мм) и тот же профиль - отличие даже на 1–2 мм препятствует плотному защелкиванию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях. Цинковое покрытие снижает риск электрохимической коррозии. Однако крышка не является средством защиты от доступа посторонних лиц - она не запирается и не имеет замков. Для помещений с высокими требованиями к защите от влаги или пыли рекомендуется использовать дополнительные решения - эта крышка не имеет рейтинга IP.

Преимущества

• Быстрый монтаж - замковое крепление позволяет установить крышку за несколько секунд
• Надёжная фиксация - после защелкивания не выпадает даже при вибрациях оборудования
• Экономия времени - не требует дополнительных крепёжных деталей
• Совместимость с существующей системой - идеально сочетается с другими элементами серии DFB

Ограничения применения

• Не применяется вне помещений - материал не выдерживает воздействия осадков, УФ-излучения и перепадов температур
• Не предназначен для нагрузок выше веса кабеля - нельзя использовать как опору или площадку для оборудования
• Работает только с лотками шириной 100 мм - несовместима с моделями 50 мм, 150 мм и другими
• Не обеспечивает степень защиты IP - не подходит для сырых, пыльных или взрывоопасных сред

Примеры использования

• Защита кабелей на углу между горизонтальным и вертикальным участком кабельного лотка в серверной комнате
• Закрытие поворота трассы в производственном цеху, где проводятся силовые кабели к станкам
• Финальное оформление угла в распределительном шкафу с кабельными каналами

Практические советы

• Перед монтажом убедитесь, что лоток полностью собран и не деформирован - искривлённый край не позволит крышке защелкнуться
• Не используйте силу при установке - если крышка не защёлкивается, проверьте соответствие серии и ширины
• При необходимости замены - легко демонтируется: потяните за край против направления защёлки
• Артикул dfb 45 100 fs - единственный правильный номер для заказа этой конкретной крышки; другие варианты схожего названия могут не подходить
