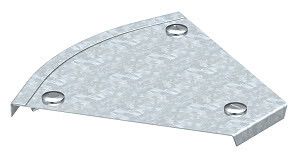

Крышка угловой секции 45° 100мм (DFB 45 100 FT) | 7132002 OBO Bettermann

Крышка угловой секции 45° 100мм горячий цинк от OBO BETTERMANN - элемент защиты для кабельных лотков на поворотах, обеспечивающий безопасную и эстетичную закрытую тракторию проводов. Артикул dfb 45 100 ft совместим с системой лотков OBO и рассчитана на использование в промышленной среде.

Назначение и область применения

Крышка угловой секции 45° 100мм горячий цинk предназначена для герметизации и защиты кабелей в местах поворота кабельного лотка под углом 45 градусов. Применяется там, где требуется сохранить целостность трассы, избежать попадания пыли, влаги и механических повреждений. Подходит для установки на лотках шириной 100 мм в цехах, на объектах энергетики, транспорта и автоматизированных производствах.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход между участками лотка
• Ширина лотка: 100 мм - соответствует стандартным размерам профилей OBO
• Материал: сталь оцинкованная - высокая прочность и коррозионная стойкость
• Толщина материала: 0,75 мм - достаточна для жесткости без избыточного веса
• Покрытие: горячий цинк - долговечная защита от ржавчины даже в агрессивной среде
• Тип крепления: замковое - быстрая фиксация без инструментов
• Обозначение производителя: DFB 45 100 FT - внутренний код серии

Совместимость и монтаж

Крышка dfb 45 100 ft совместима исключительно с кабельными лотками OBO Bettermann серии DFB шириной 100 мм. Устанавливается на уже смонтированный угловой участок лотка. Монтаж выполняется вручную: защелкиваются предварительно установленные поворотные фиксаторы - достаточно плотно прижать крышку до характерного щелчка. Инструменты не требуются. Не рекомендуется использовать с лотками других производителей - возможны зазоры и потеря герметичности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленных условиях. Покрытие горячим цинком обеспечивает соответствие нормам по защите от коррозии в соответствии с DIN EN ISO 1461. Нет открытых токоведущих частей - не представляет опасности при эксплуатации.

Преимущества

• Фиксаторы уже установлены - экономят время при монтаже
• Горячее цинкование - служит десятилетиями даже во влажных и химически активных помещениях
• Легкий вес и компактность - удобно транспортировать и хранить
• Не требует сверления или болтов - снижает риск повреждения лотка
• Эстетично скрывает кабели - улучшает внешний вид трассы

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - не является IP-защитой
• Не выдерживает ударные нагрузки выше стандартных условий эксплуатации
• Не используется с лотками другой ширины - например, 80 мм или 150 мм
• Не применяется в системах с высокими температурами (>+80C) - материал теряет форму
• Не подходит для силовых кабелей с экстремально большими радиусами изгиба - крышка не регулируется

Примеры использования

• Защита кабелей на повороте лотка в цехе металлургического завода
• Закрытие угла трассы в распределительном пункте АЭС
• Монтаж в пищевой промышленности - легко моется, не ржавеет
• Интеграция в системы управления конвейерами на автомобильных сборочных линиях

Практические советы

• Перед монтажом проверьте, что угол лотка точно 45° - отклонение более +-2° затруднит защелкивание
• Очистите поверхность лотка от грязи и металлической стружки перед установкой - это продлит срок службы замков
• При необходимости замены - просто отожмите фиксаторы рукой; не используйте плоскогубцы, чтобы не повредить покрытие
• Рекомендуется заказывать крышку dfb 45 100 ft одновременно с основным лотком - гарантирует точное соответствие цвета и качества покрытия
• Артикул 7132002 - это тот же продукт, что и dfb 45 100 ft; можно использовать любой из двух номеров при заказе
