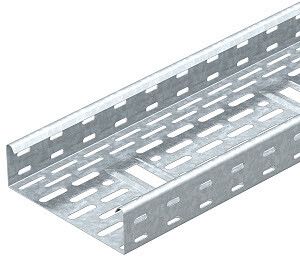

Кабельный листовой лоток перфорированный 60x100x3000 (DKS 610 FT) | 6085326 OBO Bettermann

Кабельный листовой лоток перфорированный 60x100x3000 горячий цинк, сталь 1мм от OBO BETTERMANN (арт. DKs 610 FT) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Лоток выполнен из стали с горячим цинкованием, обеспечивает долговечную эксплуатацию и совместим с системами кабельных трасс KTS.

Назначение и область применения

Кабельный листовой лоток перфорированный 60x100x3000 горячий цинк, сталь 1мм используется для прокладки кабелей в производственных зонах, на объектах энергетики, химической промышленности и в прибрежных районах с невысокой солевой нагрузкой. Подходит для установки внутри помещений и под навесами. Применяется там, где требуется прочная, вентилируемая и долговечная система кабельной трассы.

Технические характеристики

• Размеры: ширина 60 мм, высота 100 мм, длина 3000 мм
• Материал: сталь, толщиной 1 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Полезное сечение: 5800 мм2 - позволяет размещать значительное количество кабелей
• Максимальная нагрузка: до 175 кг/м
• Температурный режим: от –70C до +45C (класс исполнения УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 в зависимости от типа кабеля (по ГОСТ Р 53316-2009)
• Перфорация: боковые стенки перфорированы, есть монтажная перфорация для фиксации кронштейнов
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кабельный листовой лоток перфорированный 60x100x3000 горячий цинк, сталь 1мм не имеет встроенного соединительного элемента - для сборки трассы используются внешние комплектующие системы KTS (например, муфты, углы, переходники). Монтажная перфорация позволяет закрепить лоток на кронштейнах, стенах или потолках с помощью болтов или саморезов. Перфорированные боковые стенки обеспечивают удобство прокладки кабелей сбоку и снижают вес конструкции. Для герметизации стыков рекомендуется использовать специальные крышки и уплотнители.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ Р 52868-2007
• Цинкование соответствует ГОСТ Р 9.307-89
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Виброустойчивость проверена по ГОСТ Р 17516.1-90
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\18\2023)

Преимущества

• Высокая несущая способность за счёт толщины стали 1 мм
• Защита от коррозии благодаря глубокому горячему цинкованию - особенно актуально во влажных и химически активных средах
• Перфорация позволяет легко модифицировать трассу, добавлять ответвления или кабельные проходы
• Устойчивость к широкому диапазону температур делает лоток пригодным для холодных регионов и технологических площадок с перепадами температур
• Совместимость с универсальной системой KTS от OBO BETTERMANN - возможность расширения и замены элементов без переделки всей трассы

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы в условиях высокой солевой агрессии (морская среда с высоким уровнем соли)
• Не следует применять при температурах выше +45C без учёта нагрева кабелей - возможен перегрев внутреннего пространства
• Отсутствие встроенной крышки требует дополнительного приобретения защитных покрытий для защиты от пыли и механических повреждений
• Не подходит для взрывоопасных зон без дополнительной сертификации и экранирования

Примеры использования

• Прокладка силовых кабелей на заводах по производству химикатов
• Кабельные трассы в тепловых электростанциях и насосных станциях
• Электроснабжение оборудования в холодильных комплексах и логистических терминалах
• Подвесные трассы в производственных корпусах с частыми вибрациями (конвейеры, прессы)

Практические советы

• При выборе длины учитывайте, что стандартная длина - 3 метра; для длинных трасс используйте соединительные элементы системы KTS
• Перед монтажом проверьте соответствие посадочных отверстий на кронштейнах и шаг перфорации - они должны совпадать
• Для кабелей большого диаметра рассчитывайте заполнение лотка не более 60% от полезного сечения (5800 мм2) - это сохраняет теплоотвод и доступ для обслуживания
• На участках с высокой вибрацией применяйте демпферные прокладки между лотком и опорами
• При использовании в помещениях с повышенной влажностью обязательно закрывайте верхнюю часть лотка крышками - даже при наличии перфорации открытый лоток может накапливать конденсат
