Вертикальный угол 90° внешний 60x100 (RBV 610 F FT) | 7007056 OBO Bettermann

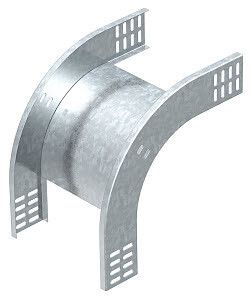

Угол вертикальный внешний 90° 60x100 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования наружных поворотов кабельных лотков с высотой стенки 60 мм. Артикул RBV 610 F FT обеспечивает надежную сборку трасс в условиях повышенной механической нагрузки и агрессивной среды благодаря оцинкованной стали с горячим цинком.

Назначение и область применения

Угол вертикальный внешний 90° 60x100 мм предназначен для изменения направления кабельных лотков наружу под прямым углом. Применяется там, где требуется сохранить целостность трассы при переходе между уровнями или вокруг препятствий - например, в промышленных помещениях, на заводах, в распределительных пунктах и на объектах энергетики. Подходит для систем с высотой боковой стенки лотка 60 мм, совместим с другими компонентами серии RBV от OBO BETTERMANN.

Технические характеристики

• Тип изделия: угол вертикальный внешний
• Угол поворота: 90°
• Высота: 60 мм
• Ширина: 100 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчив к коррозии даже при повреждении поверхности
• Толщина материала: 1 мм
• Исполнение изгиба: жесткий изгиб - сохраняет форму под нагрузкой
• Перфорация: да - позволяет фиксировать угол болтами или заклепками через предварительно просверленные отверстия
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам

Совместимость и монтаж

Угол вертикальный внешний 90° 60x100 мм совместим с кабельными лотками серии RBV от OBO BETTERMANN, имеющими высоту стенки 60 мм. Для установки необходимо выровнять торец лотка с плоскостью угла, зафиксировать с помощью самонарезающих или обычных болтов через перфорацию. Учитывайте посадочные размеры - ширина 100 мм соответствует внешнему габариту, внутреннее пространство меньше на толщину стенки. Монтаж выполняется до прокладки кабелей - после заполнения трассы доступ к крепежным точкам затруднён.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем

Преимущества

• Горячее цинкование обеспечивает долгую защиту от коррозии - особенно важно во влажных или химически активных средах
• Жесткий изгиб гарантирует стабильность формы при механических воздействиях и температурных колебаниях
• Перфорация упрощает быстрый и надежный монтаж без дополнительных крепежных планок
• Совместимость с сертифицированными продуктами OBO BETTERMANN снижает риск несоответствия системы нормам безопасности

Ограничения применения

• Не предназначена для внутренних поворотов - используется исключительно как внешний угол
• Не рекомендуется для применения в условиях постоянного погружения в жидкости - хотя покрытие устойчиво, длительное воздействие воды может вызвать коррозию в местах микроскопических дефектов
• Толщина 1 мм делает изделие прочным, но не рассчитанным на ударные нагрузки выше стандартных промышленных - не использовать как несущую конструкцию
• Требует наличия лотков с точно такой же высотой стенки (60 мм); несовместим с моделями 80 мм или 40 мм

Примеры использования

• Формирование поворота кабельной трассы от потолочного лотка к стеновому в цеху с технологическим оборудованием
• Обход колонны или трубопровода в распределительном щите АЭС
• Сборка вертикальной части маршрута кабелей от этажа к этажу в многоэтажном здании с использованием лотков RBV

Практические советы

• Перед монтажом проверьте соответствие высоты лотка - 60 мм - именно этот параметр определяет совместимость
• Используйте болты с пластиковыми или резиновыми шайбами для защиты изоляции кабелей от острых кромок
• При необходимости увеличения жесткости можно дополнительно закрепить угол к несущей конструкции анкерами
• Артикул RBV 610 F FT и SKU 7007056 - один и тот же товар; используйте оба номера при заказе для точности
• Храните в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой и солью
