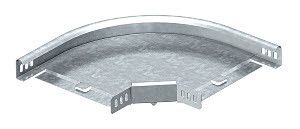

Угловая секция 90° 60x100 (RB 90 610 FT) | 7125100 OBO Bettermann

Угловая секция 90°, высота 60 мм, ширина 100 мм от OBO BETTERMANN (арт. rb 90 610 ft / 7125100) предназначена для изменения направления кабельного пути на 90 градусов в системах кабельных лотков с высотой боковой стенки 60 мм. Применяется там, где требуется сохранить целостность трассы без перехода на другие типы изделий.

Назначение и область применения

Эта угловая секция используется для формирования поворотов в горизонтальных участках кабельных лотков. Подходит для любых типов лотков с высотой стенки 60 мм - например, таких же моделей от OBO BETTERMANN. Обеспечивает плавную прокладку кабелей через угол, исключает перегибы и механические повреждения жил. Часто применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах - особенно там, где важна надежность и соответствие требованиям безопасности.

Технические характеристики

• Угол поворота: 90° - позволяет сделать точный правый или левый поворот трассы;
• Высота: 60 мм - точно соответствует стандартным лоткам этой высоты;
• Ширина: 100 мм - определяет внешние габариты секции;
• Материал: оцинкованная сталь с покрытием методом горячего цинкования - обеспечивает долгую устойчивость к коррозии даже во влажной среде;
• Толщина материала: 1 мм - достаточна для прочности при минимальном весе;
• Внутренний радиус изгиба: 50 мм - гарантирует безопасный радиус изгиба для кабелей внутри; не допускает слишком острых перегибов;
• Исполнение изгиба: жесткий - форма фиксирована, не регулируется после производства;
• Исполнение: без соединительного разъема - требует установки на уже смонтированные прямые участки лотка;
• Перфорация в основании: да - позволяет закреплять секцию саморезами или болтами прямо через дно;
• Производственный сертификат: лицензия Росатома №ЦО-12-101-13253 от 12.04.2023, реестр промышленной продукции РФ 1367\9\2023 - подтверждает соответствие нормам для ответственных объектов.

Совместимость и монтаж

Угловая секция 90°, высота 60 мм, ширина 100 мм совместима только с лотками того же типа и высоты - 60 мм. Установка выполняется путём плотного состыковывания с прямыми участками лотка. Поскольку нет соединительных разъемов, необходимо использовать крепёж через перфорацию в основании. Для герметичности и защиты от внешних воздействий рекомендуется применять специальные крышки и уплотнители, подходящие к данной серии. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях - главное соблюдать одинаковый уровень выступающих сторон.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции и имеет официальную лицензию Росатома. Это значит, что угловая секция rb 90 610 ft допущена к использованию на ядерных объектах, в химической промышленности и других зонах повышенной опасности. Горячее цинкование защищает металл от электрохимической коррозии, снижает риск возникновения потенциально опасных замыканий из-за разрушения корпуса.

Преимущества

• Не требует дополнительных комплектующих - просто вставляется между двумя лотками;
• Жесткая конструкция предотвращает деформацию при нагрузке;
• Перфорация ускоряет монтаж и усиливает фиксацию;
• Оцинкованная сталь служит десятки лет даже в агрессивных условиях;
• Поддерживается всей серией продуктов OBO BETTERMANN - легко найти аналоги и запчасти.

Ограничения применения

• Не для вертикальных поворотов - предназначена только для горизонтальной плоскости;
• Не сочетается с лотками другой высоты (например, 80 мм или 40 мм);
• Без соединителей - нельзя демонтировать без частичного разбора трассы;
• Не предназначен для открытого воздуха без дополнительной защиты - хотя цинк устойчив, длительное воздействие осадков и солевых растворов требует проверки состояния поверхности каждые 2–3 года.

Примеры использования

• На конвейерной линии - изменение направления трассы вокруг оборудования;
• В распределительных щитовых помещениях - проход кабелей за колонну или трубопровод;
• На производстве - маршруты питания автоматических станков с ограниченным свободным пространством;
• На АЭС и ГЭС - согласовано с требованиями Росатома для прокладки силовых и сигнальных кабелей.

Практические советы

• Перед монтажом проверьте внутренний радиус 50 мм - он должен позволять кабелям с минимальным радиусом изгиба проходить без давления на изоляцию;
• Закрепляйте секцию минимум в двух точках через перфорацию - лучше три, чтобы избежать провисания;
• Если система работает в сыром помещении, дополнительно используйте термостойкие герметики на стыках;
• Не забудьте, что эта модель - часть серии RB 90 610 FT: все элементы системы должны иметь ту же маркировку для гарантированной совместимости;
• Артикулы rb 90 610 ft и 7125100 - это одна и та же деталь; заказывать можно по обоим номерам.
