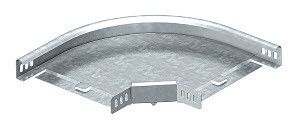

Угловая секция 90° 60x200 (RB 90 620 FT) | 7125220 OBO Bettermann

Секция угловая 90 градусов 60x200 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка для изменения направления трассы на 90°, совместимый с лотками высотой 60 мм. Артикул RB 90 620 FT обеспечивает надежную передачу кабелей через угол без потерь механической прочности.

Назначение и область применения

Секция угловая 90 градусов 60x200 мм горячий цинк используется для создания поворотов в кабельных трассах, где необходимо изменить направление лотка под прямым углом. Применяется в системах с кабельными лотками высотой 60 мм - например, в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах и других местах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные перепады направления трассы;
• Размеры: 60 мм (высота) × 200 мм (ширина) - соответствует стандартным лоткам с боковой стенкой 60 мм;
• Материал: сталь оцинкованная - обеспечивает долговечность и устойчивость к коррозии;
• Покрытие: горячий цинк - толстый слой цинка (по ГОСТ 14918), защищающий металл даже при механическом воздействии;
• Внутренний радиус изгиба: 50 мм - минимизирует риск повреждения кабелей при прокладке;
• Толщина материала: 1 мм - достаточна для сохранения формы под нагрузкой, но не требует усиления;
• Исполнение изгиба: жесткий - форма фиксирована, не регулируется после производства;
• Перфорация в основании: да - позволяет закреплять секцию болтами или саморезами прямо через дно;
• Исполнение: без соединительного разъема - монтируется непосредственно между двумя прямыми участками лотка без дополнительных деталей;
• Производственный код: RB 90 620 FT - внутренняя маркировка OBO Bettermann для идентификации модели.

Совместимость и монтаж

Секция угловая 90 градусов 60x200 мм горячий цинk совместима исключительно с кабельными лотками высотой 60 мм, произведенными по аналогичному стандарту. Для сборки требуется выровнять кромки лотка и плотно состыковать их с угловой секцией - зазора быть не должно. Перфорация в основании позволяет крепить изделие к поверхности с помощью анкеров, шпилек или саморезов. Монтаж выполняется без специальных инструментов - достаточно отвертки или гаечного ключа. Учитывайте, что этот элемент не предназначен для самостоятельного крепления к стене - он работает только как переходник между лотками.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики;
• Занесена в Реестр промышленной продукции РФ (№ 1367/9/2023) - соответствует требованиям законодательства Российской Федерации;
• Соответствие стандартам OBO Bettermann - гарантирует качество сборки и взаимозаменяемость с другими компонентами серии.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 30 лет в условиях повышенной влажности;
• Жесткая конструкция предотвращает деформацию при нагрузках и вибрациях;
• Перфорация снижает время установки - не нужна дополнительная рампа или кронштейн;
• Совместимость с широким спектром лотков OBO Bettermann и аналогичных систем - легко заменяется при ремонте;
• Не требует сварки или доработки - готов к использованию сразу после доставки.

Ограничения применения

• Не применяется с лотками высотой менее или более 60 мм - не обеспечивается герметичность и механическая связь;
• Не предназначена для использования вне помещений без защиты от прямых осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать окисление кромок;
• Не рекомендуется использовать как опорный элемент - не рассчитана на вертикальные нагрузки выше веса кабеля;
• Не имеет функции демпфирования вибраций - при наличии сильных колебаний требуется дополнительная фиксация.

Примеры использования

• Подключение кабельных трасс к распределительному щиту под углом 90°;
• Обход оборудования, трубопроводов или колонн в цехах;
• Прокладка кабелей в помещениях с ограниченным пространством - например, в технологических нишах;
• Энергетические объекты, где требуется соответствие нормам Росатома;
• Автомобильные заводы, пищевые комбинаты, логистические терминалы - там, где важна долговечность и легкость обслуживания.

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый профиль и высоту - даже 1–2 мм различия нарушают контакт;
• При необходимости используйте пластиковые или металлические заглушки на открытые торцы - это предотвратит попадание пыли и влаги;
• Если трасса проходит через вибрирующие зоны, дополнительно закрепите секцию с двух сторон;
• Артикул RB 90 620 FT можно заказывать в паре с прямыми участками того же типа - так система будет единая и сертифицированная;
• Не пытайтесь согнуть эту секцию самостоятельно - она уже выполнена методом холодной штамповки, любое вмешательство нарушит целостность цинкового покрытия.
