Вертикальный угол 90° внешний 60x200 (RBV 620 F FT) | 7007064 OBO Bettermann

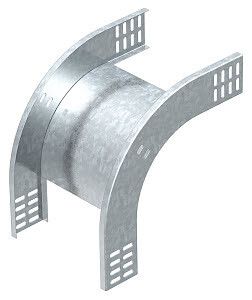

Угол вертикальный внешний 90 градусов 200x60 мм FT от OBO BETTERMANN - это жесткая металлическая секция для формирования наружных поворотов кабельных лотков с высотой стенки 60 мм. Артикул RBV 620 F FT обеспечивает надежную передачу нагрузки и устойчивую фиксацию в системах с перфорацией.

Назначение и область применения

Угол вертикальный внешний 90 градусов 200x60 мм FT предназначен для создания наружных поворотов в кабельных трассах, где требуется изменить направление лотка под прямым углом. Подходит для установки в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах, где применяются кабельные системы с высотой боковой стенки 60 мм. Используется совместно с другими элементами лотковой системы OBO BETTERMANN.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные наружные повороты без дополнительных компонентов
• Размеры: ширина 200 мм, высота 60 мм - соответствует стандартным параметрам лотковых систем с боковой стенкой 60 мм
• Материал: сталь оцинкованная с горячим цинком - обеспечивает долговечность и устойчивость к коррозии даже в агрессивных средах
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Исполнение изгиба: жесткий изгиб - сохраняет форму под нагрузкой, не деформируется при сборке
• Перфорация: да - позволяет крепить угол к опорным конструкциям болтами через отверстия, без сверления
• Исполнение: без соединительного элемента - требует использования отдельных крепежных деталей для стыковки с лотками

Совместимость и монтаж

Угол вертикальный внешний 90 градусов 200x60 мм FT совместим с любыми кабельными лотками OBO BETTERMANN серии с высотой стенки 60 мм. Для монтажа необходимо использовать стандартные крепежи (болты, гайки, шайбы) через перфорированные отверстия. Угол не имеет встроенных зажимов - он фиксируется исключительно к основанию или к другим элементам системы. Перед установкой проверьте соответствие посадочных размеров лотка и угла. Монтаж выполняется после предварительной расстановки лотков и выравнивания трассы.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждено соответствие требованиям законодательства РФ
• Произведён по технологическим нормам OBO BETTERMANN - сертифицированная европейская система кабельных путей

Преимущества

• Горячее цинкование защищает металл от ржавчины даже при повышенной влажности и химическом воздействии
• Жесткий изгиб гарантирует стабильность формы при механических нагрузках и температурных колебаниях
• Перфорация ускоряет монтаж - не нужна дополнительная обработка поверхности
• Совместимость с широким спектром лотков OBO BETTERMANN снижает риск ошибок при комплектации системы

Ограничения применения

• Не предназначена для внутренних поворотов - используется только как наружный угол
• Требует наличия крепежа; сам по себе не фиксирует лотки между собой
• Не рекомендуется для использования в условиях постоянного контакта с открытыми источниками пламени или высоких температур (>80C)
• Не подходит для лотков с высотой стенки отличной от 60 мм - возможны щели и потеря герметичности

Примеры использования

• Формирование поворота в кабельном канале на производстве - переход с одной вертикальной трассы на другую
• Обход препятствий в машинных залах - например, вокруг трубопроводов или оборудования
• Подключение кабельных лотков к распределительным щитам на уровне пола
• Монтаж в энергоблоках АЭС и тепловых станциях - благодаря лицензии Росатома

Практические советы

• При заказе убедитесь, что все остальные элементы системы (лотки, крышки, соединители) имеют ту же высоту стенки - 60 мм
• Используйте оцинкованные крепежи того же класса защиты - чтобы избежать электрохимической коррозии
• Проверьте целостность покрытия при получении - царапины на оцинковке можно заделать специальной краской Zink-Spray
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку на крепления - не перегружайте точки фиксации
• Артикул RBV 620 F FT и SKU 7007064 - используйте эти номера при заказе запчастей и замене элементов
