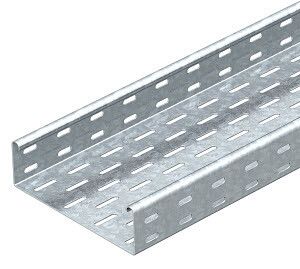

Кабельный листовой лоток перфорированный 60x200x3000 (SKS 620 FT) | 6056652 OBO Bettermann

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1.5мм, горячий цинк от OBO BETTERMANN (артикул 6056652, тип SKS 620 FT) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Его прочная конструкция и оцинкованное покрытие обеспечивают долговечность даже в сложных промышленных условиях.

Назначение и область применения

Этот кабельный лоток используется для организации кабельных трасс в промышленных объектах, где важна надёжность, огнестойкость и устойчивость к коррозии. Подходит для установки на заводах, в энергообъектах, химических производствах, на судостроительных площадках и в зонах с низкой солевой нагрузкой - например, вблизи побережья, но без постоянного воздействия морской воды. Применяется там, где требуется выдерживать большие весовые нагрузки и обеспечить доступ к кабелям для обслуживания.

Технические характеристики

• Размеры: 60×200×3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Покрытие: Горячее цинкование по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Материал: Сталь оцинкованная
• Полезное сечение: 11 800 мм2
• Нагрузка: До 265 кг/м (при равномерном распределении)
• Огнестойкость: Соответствует классу E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля внутри)
• Температурный режим: От –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: Не менее 30 лет
• Перфорация: Боковые стенки и основание - перфорированные для вентиляции и фиксации
• Соединители: Не входят в комплект - требуются отдельно

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1.5мм, горячий цинk не имеет встроенных соединителей. Для сборки трасс используются специальные фланцевые соединители, углы, переходники и кронштейны от OBO BETTERMANN. Монтаж осуществляется через перфорацию в основании - можно закреплять саморезами, болтами или анкерами к потолку, стене или несущей конструкции. Перфорация в боковых стенках позволяет легко крепить кабели хомутиками или проводить вентиляцию. Учитывайте, что для длинных участков необходимо предусматривать компенсационные зазоры из-за термического расширения.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (для кабельных лотков)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Цинкование соответствует ГОСТ Р 9.307-89
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность за счёт толщины металла 1,5 мм - подходит для тяжёлых кабельных систем
• Горячее цинкование гарантирует длительную защиту от коррозии, особенно в сырых и химически активных средах
• Перфорация по всей поверхности упрощает монтаж, вентиляцию и последующую модификацию трассы
• Огнестойкость повышает безопасность в случае возгорания кабелей
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на открытых площадках и в суровом климате
• Сертифицирован для применения в ядерной и других ответственных отраслях благодаря лицензии Росатома

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя защищён от влаги, IP-класс не указан, и он не является герметичным
• Не рекомендован для мест с высокой солевой нагрузкой (например, непосредственно на берегу моря или в портах с частым брызгом)
• Требует обязательного использования внешних соединителей - нельзя собрать трассу без них
• При использовании в условиях сильной вибрации (более 9 баллов) необходима дополнительная фиксация
• Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты

Примеры использования

• Прокладка силовых кабелей на производственной линии металлургического завода
• Кабельные трассы в химическом цехе с агрессивными парами
• Подвесные системы для кабелей управления в тепловых электростанциях
• Обустройство кабельных путей в лабораториях и испытательных центрах
• Интеграция в инфраструктуру объектов Росатома - АЭС, научные учреждения

Практические советы

• Выбирайте соединители и крепления того же производителя - OBO BETTERMANN - чтобы гарантировать совместимость и сохранить сертификаты
• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м
• Для кабелей большого диаметра проверьте соответствие полезного сечения (11 800 мм2) - не перегружайте лоток
• При необходимости удлинения трассы - делайте стыки с перекрытием минимум 100 мм и обязательно фиксируйте болтами
• Проверяйте наличие лицензии Росатома перед применением на объектах государственного значения - она уже есть у этого образца
• Храните лотки в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой и солями
