Кабельный листовой лоток перфорированный 60x200x3000 (MKS 620 FS) | 6055206 OBO Bettermann

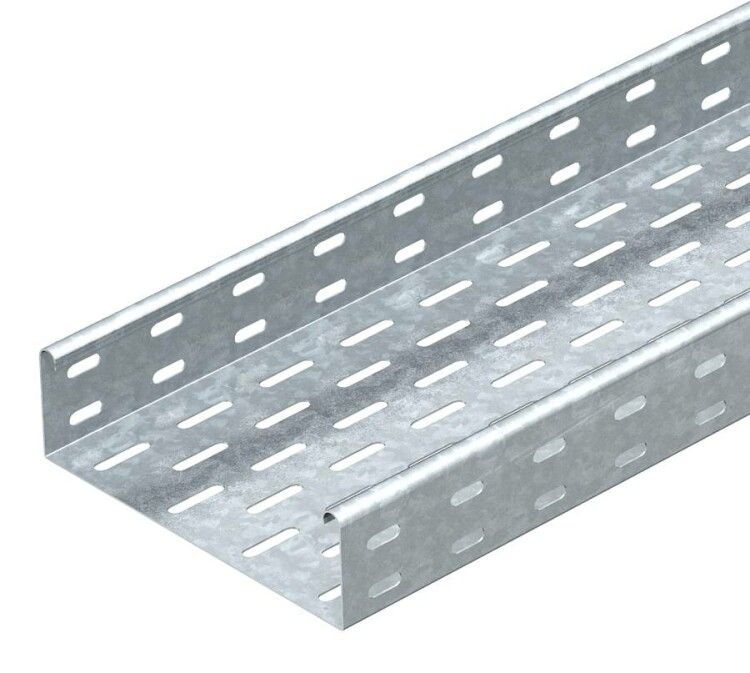

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул mks 620 fs) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает удобную сборку, надёжную вентиляцию и соответствие требованиям Росатома.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей на производствах, в цехах, энергообъектах, транспортной инфраструктуре и других местах с повышенными требованиями к безопасности и доступу. Подходит для средних механических нагрузок. Применяется там, где нужна вентиляция кабелей, быстрый доступ к проводкам и возможность модульного расширения системы.

Технические характеристики

• Габариты: 60×200×3000 мм (высота борта × ширина × длина)
• Материал: оцинкованная сталь, толщиной 1 мм
• Полезное сечение: 11 800 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Покрытие: цинк - защищает от коррозии, соответствует требованиям для внутренней и внешней установки в условиях повышенной влажности
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормативов
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления через отверстия
• Исполнение: с соединительным разъемом - позволяет собирать лотки в длинные участки без дополнительных элементов
• Тип: MKS 620 FS - часть системы KTS от OBO BETTERMANN

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 60: продольными соединителями RV 60, которые уже входят в комплект. Монтаж выполняется на кронштейны, подвесы или крепится к стенам/потолкам через перфорацию в основании. Отдельные секции легко состыковываются друг с другом - замок обеспечивает плотное соединение без зазоров. Для крепления используются саморезы или болты до 5 мм в диаметре. Учитывайте, что максимальная грузоподъёмность рассчитана на равномерно распределённую нагрузку; точечные нагрузки свыше 10 кг/м² требуют усиления опор.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на атомных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\10\2023
• Соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для систем кабельных лотков
• Огнестойкость подтверждена испытаниями - не распространяет горение и сохраняет целостность при температуре до 900 C в течение 30 минут

Преимущества

• Перфорация по всей поверхности снижает риск перегрева кабелей и упрощает прокладку и обслуживание
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах без необходимости окраски
• Встроенный соединительный разъем исключает необходимость в дополнительных деталях при удлинении трассы
• Высокая жёсткость конструкции (благодаря толщине 1 мм) предотвращает прогиб даже при заполнении на 80%
• Совместимость с серийной системой KTS - можно комбинировать с другими типами лотков и фитингами

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинковка защищает от влаги, IP-класс защиты не указан и не гарантирует герметичность
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или солями (например, морской воздух без дополнительной защиты)
• Максимальная длина одной секции - 3 метра; при больших пролётах требуется установка промежуточных опор
• Не подходит для прокладки кабелей с наружным диаметром более 30 мм без проверки свободного прохода в перфорации

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Распределение силовых кабелей в цехах металлургических заводов
• Установка в подземных переходах и тоннелях с контролируемой влажностью
• Обустройство кабельных трасс в АЭС и других объектах Росатома
• Формирование вертикальных и горизонтальных маршрутов в серверных помещениях с частым обслуживанием

Практические советы

• При монтаже на потолок используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотока на 70–80%
• Перед сборкой проверьте, чтобы все отверстия в основании были чистыми - забитые перфорации затруднят крепление
• Для кабелей большего диаметра (более 25 мм) лучше использовать лоток с дополнительной поддержкой или увеличенной шириной
• При использовании в холодном климате убедитесь, что температура окружающей среды не ниже –30 C - материал сохраняет прочность, но хрупкость возрастает при экстремально низких температурах
• Артикул mks 620 fs - это именно тот вариант, который содержит готовый соединитель; другие модели серии MKS 60 могут потребовать отдельной закупки RV 60
