Кабельный листовой лоток перфорированный 60x200x3000 (IKS 620 FS) | 6087132 OBO Bettermann

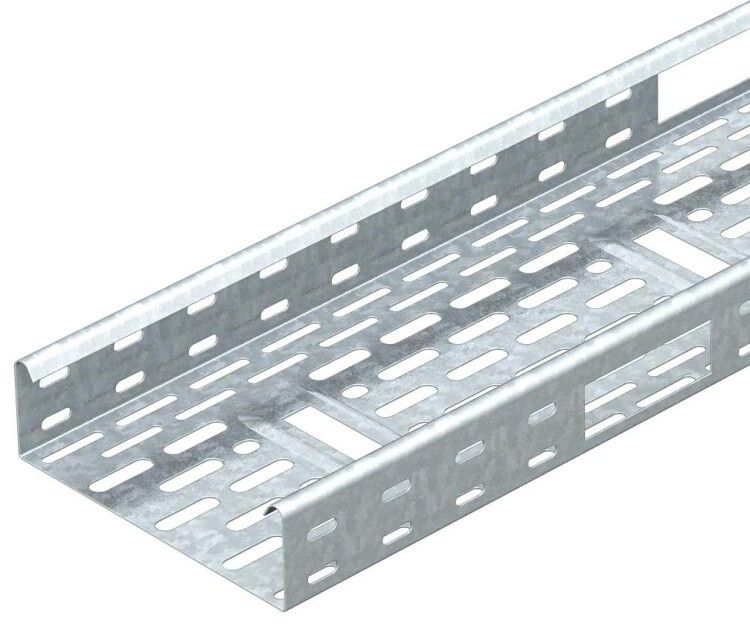

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул 6087132, тип IKS 620 FS) предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Лоток обеспечивает надежную фиксацию проводов, легкий доступ к кабелям и устойчивость к механическим воздействиям благодаря перфорированной конструкции и цинковому покрытию.

Назначение и область применения

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1 мм используется для организации кабельных трасс внутри помещений и на открытых участках. Подходит для установки на стенах, потолках и опорах в условиях повышенной влажности, колебаний температур и вибраций. Применяется в энергообъектах, заводских цехах, АЭС, транспортных терминалах и других местах, где требуется долговечная и безопасная система прокладки кабелей.

Технические характеристики

• Габариты: 60×200×3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: цинк методом конвейерного гальванизирования, толщина слоя 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Полезное сечение: 11 800 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Условия эксплуатации: от –70C до +45C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Срок службы: не менее 28 лет
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Нагрузка: до 120 кг/м
• Перфорация: боковые стенки и основание - для крепления и вентиляции

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x200x3000 мм, сталь 1 мм не имеет встроенных соединительных элементов - требует самостоятельного подбора крепежа и фитингов. Монтажная перфорация в основании позволяет использовать болтовые или самонарезающие крепления на металлические профили, бетонные плиты или деревянные поверхности. Перфорированные боковые стенки обеспечивают удобство фиксации кронштейнов, хомутов и кабельных зажимов. Для сборки длинных трасс рекомендуется применять комплектующие OBO Bettermann того же типа (IKS 620 FS).

Безопасность и стандарты

• Произведен в соответствии с ГОСТ Р 52868-2007
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\18\2023)
• Соответствует требованиям пожарной безопасности по ГОСТ Р 53316-2009
• Защита от коррозии соответствует классу 1 по ГОСТ Р 14918-80

Преимущества

• Высокая прочность за счет стали толщиной 1 мм и жесткой формы
• Цинковое покрытие предотвращает коррозию даже в сырых помещениях
• Перфорация снижает вес и улучшает теплоотвод, облегчает прокладку кабелей
• Поддерживает высокую виброустойчивость - идеально для оборудования с частыми включениями
• Долгий срок службы - экономия на замене и обслуживании

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>+45C длительно)
• Не следует использовать в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться
• Без соединительных элементов - требует дополнительных деталей для сборки трасс
• Не рекомендован для наружной эксплуатации под прямыми осадками без защиты от попадания воды внутрь

Примеры использования

• Прокладка силовых кабелей на производственной линии завода
• Кабельные трассы в распределительных пунктах АЭС
• Фиксация сигнальных и управляющих кабелей на конвейерах
• Обустройство систем связи и автоматизации в холодильных комплексах
• Монтаж кабелей в неотапливаемых складах с перепадами температур

Практические советы

• При расчете нагрузки учтите массу всех кабелей - суммарная нагрузка не должна превышать 120 кг/м
• Для крепления используйте анкерные болты или специальные кронштейны OBO Bettermann - совместимость гарантирована
• При необходимости удлинить трассу - применяйте переходники и муфты того же типа (IKS 620 FS)
• Проверьте посадочные отверстия перед монтажом - они рассчитаны под стандартные крепежи M6-M8
• При работе в условиях повышенной влажности проверяйте целостность цинкового слоя после установки
