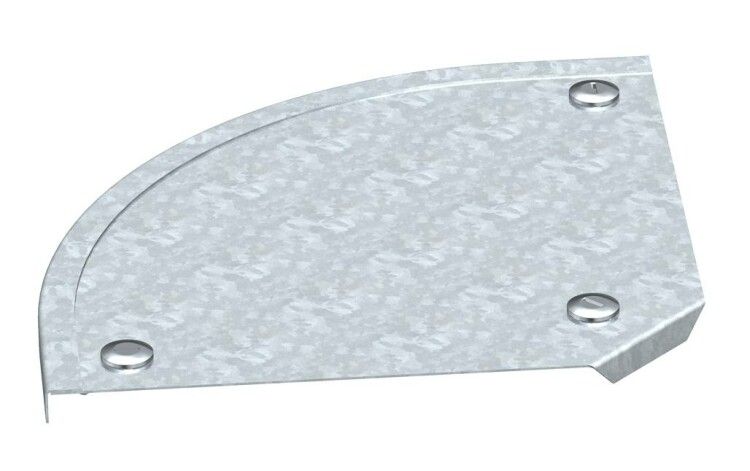

Крышка угловой секции 90° 200мм (DFB 90 200 FS) | 7129637 OBO Bettermann

Крышка угловой секции 90 градусов 200мм от OBO BETTERMANN (артикул dfb 90 200 fs) предназначена для защиты и герметизации кабельных лотков на поворотах с углом 90°. Она обеспечивает безопасную и аккуратную прокладку проводов в сложных участках трассы, сохраняя целостность системы.

Назначение и область применения

Крышка угловой секции 90 градусов 200мм используется для закрывания внешнего угла кабельного лотка при изменении направления трассы на 90°. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется защита кабелей от механических воздействий, пыли и влаги. Подходит для промышленных объектов, цехов, серверных комнат и других помещений с жесткими требованиями к организации кабельной инфраструктуры.

Технические характеристики

• Угол поворота: 90° - позволяет плавно перейти от одного направления лотка к другому под прямым углом
• Размер: 200 мм - соответствует ширине стандартных лотков этого формата
• Материал: оцинкованная сталь толщиной 0,75 мм - обеспечивает прочность и долговечность
• Покрытие: цинк - защищает от коррозии, особенно в условиях повышенной влажности
• Тип крепления: замковое - фиксируется без инструментов, путём защёлкивания на лотке
• Совместимость: да - совпадает с профилем кабельных лотков OBO BETTERMANN серии DFB
• Обозначение модели: DFB 90 200 FS - указывает на тип, угол, размер и серию

Совместимость и монтаж

Крышка угловой секции 90 градусов 200мм (dfb 90 200 fs) совместима исключительно с кабельными лотками серии DFB от OBO BETTERMANN того же размера (200 мм). Установка происходит легко: крышка просто защёлкивается на боках углового элемента лотка благодаря предварительно установленным зажимам. Инструменты не требуются. Перед установкой убедитесь, что лоток правильно собран и выровнен - искривление может помешать плотному соединению.

Преимущества

• Быстрая установка - замковый механизм экономит время при монтаже
• Высокая надёжность крепления - не выпадает даже при вибрациях
• Защита от внешних факторов - предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка
• Эстетичный вид - скрывает кабели, делает трассу аккуратной
• Интеграция в систему - полностью совместима с другими компонентами серии DFB

Ограничения применения

• Не подходит для лотков других производителей или другой ширины - даже 1–2 мм расхождения могут препятствовать защёлкиванию
• Не предназначен для наружной установки без дополнительной защиты - хотя материал оцинкован, длительное воздействие осадков и УФ-излучения снижает срок службы
• Не рассчитана на нагрузки выше веса кабелей - не служит несущим элементом
• Не применяется в средах с агрессивными химическими веществами - цинковое покрытие не устойчиво к кислотам и щелочам

Примеры использования

• Закрытие угла между горизонтальным и вертикальным участком кабельного лотка в производственном цеху
• Переход от стенового лотка к потолочному в офисной зоне
• Формирование поворота в серверной комнате для прокладки сетевых кабелей
• Сборка многоуровневых трасс в распределительных щитовых

Практические советы

• Перед монтажом проверьте, чтобы лоток был чистым - грязь или деформация могут мешать защёлкиванию
• Если крышка плохо фиксируется, убедитесь, что она установлена именно на угловую секцию, а не на прямой участок
• Для удобства сборки используйте одинаковые комплектующие из одной партии - различия в толщине покрытия могут влиять на точность посадки
• Не применяйте силу при установке - если крышка не защёлкивается, скорее всего, есть несоответствие размеров или повреждение
• Артикул dfb 90 200 fs всегда следует заказывать вместе с основными лотками серии DFB - так гарантируется идеальная совместимость
