Кабельный листовой лоток перфорированный 110x100x3000 (MKS 110 FT) | 6060609 OBO Bettermann

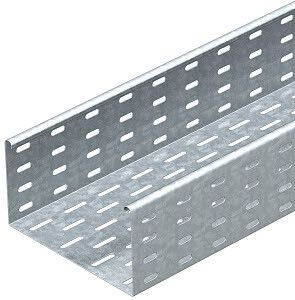

Кабельный лоток листовой перфорированный 110x100x3000 мм, сталь 1 мм, горячий цинк (артикул 6060609, серия MKS 110 FT от OBO BETTERMANN) предназначен для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Его перфорированная конструкция обеспечивает вентиляцию, легкий доступ к проводам и надежную фиксацию при монтаже.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Подходит для установки в цехах, на элеваторах, в подстанциях, на производствах с требованием к пожаробезопасности. Благодаря огнестойкости и защите от коррозии, лоток применяется в зонах с высокой влажностью, температурными колебаниями и риском воздействия химических веществ. Продукт рекомендован для проектирования систем кабельной трассировки в соответствии с требованиями Росатома и реестра промышленной продукции РФ.

Технические характеристики

• Размеры: 110 мм (высота боковой стенки) × 100 мм (ширина) × 3000 мм (длина)
• Материал: сталь с толщиной 1 мм
• Покрытие: горячий цинк - защита от коррозии в агрессивных средах
• Полезное сечение: 11 000 мм2 - позволяет размещать значительный объем кабелей
• Огнестойкость: да - соответствует нормам пожарной безопасности
• Перфорация: боковые стенки и основание - для вентиляции, крепления и удобства прокладки
• Исполнение: без соединительного элемента - требуется самостоятельная комплектация
• Проектный ассортимент: рекомендован - совместим с другими элементами системы MKS 110

Совместимость и монтаж

Лоток MKS 110 FT не имеет встроенных соединителей - для сборки трассы необходимо использовать отдельные детали системы: углы, переходники, крепежи и муфты, совместимые с типом MKS 110. Монтажная перфорация в основании позволяет крепить лоток к потолкам, стенам и опорам с помощью болтов или хомутов. Перфорация на боковых стенках упрощает установку кабельных зажимов и фиксацию жгутов. Учитывайте посадочные размеры: ширина 100 мм требует соответствующих кронштейнов и поддерживающих элементов. Лоток можно резать по длине при необходимости, сохраняя целостность покрытия.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Огнестойкость подтверждает соответствие требованиям к предотвращению распространения пламени
• Покрытие горячим цинком соответствует ГОСТ 14918 - устойчиво к электрохимической коррозии

Преимущества

• Высокая прочность благодаря стали толщиной 1 мм и усиленным боковым стенкам 110 мм
• Горячее цинкование гарантирует долгий срок службы даже в сырых и агрессивных средах
• Перфорация снижает вес конструкции, улучшает теплоотвод и ускоряет монтаж
• Удобство обслуживания: кабели легко осматривать, заменять и добавлять
• Совместимость с широким спектром аксессуаров системы MKS 110

Ограничения применения

• Не предназначен для прямого погружения в жидкость - хотя цинк защищает от влаги, лоток не является герметичным
• Не следует применять в местах с постоянным контактом с кислотами, щелочами или солями (например, в морской зоне без дополнительной защиты)
• Требуется обязательная комплектация соединительными элементами - сам по себе лоток не образует цельную трассу
• Максимальная нагрузка рассчитана на средние значения; для тяжелых кабельных жгутов (>100 кг/м) необходим расчет прогиба и дополнительные опоры

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Трассировка силовых кабелей в подземных распределительных пунктах
• Фиксация сигнальных и коммуникационных линий на железнодорожных станциях
• Обустройство кабельных путей в цехах АЭС и других объектах с лицензией Росатома

Практические советы

• При заказе убедитесь, что вы выбираете именно MKS 110 FT - другие модели серии имеют другую высоту или шаг перфорации
• Для длинных участков трассы (более 10 м) используйте компенсационные участки или гибкие переходы, чтобы избежать деформаций от температурного расширения
• При резке лотка используйте ножницы по металлу - после реза обработайте края антикоррозийным составом
• Крепление лучше выполнять через каждые 1–1,5 метра, особенно при большой заполненности кабелями
• Совместим с крепежом OBO Bettermann серии MKS - использование аналогов может нарушить совместимость и безопасность
