Кабельный листовой лоток перфорированный 60x150x3000 (MKS 615 FS) | 6055141 OBO Bettermann

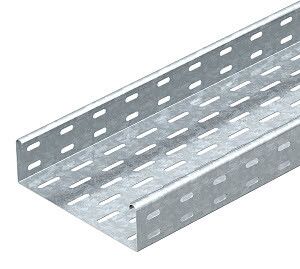

Кабельный лоток листовой перфорированный 60x150x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул mks 615 fs) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает доступ к проводам, упрощает монтаж и соответствует требованиям безопасности.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в помещениях и на открытых площадках - например, в цехах, на трансформаторных подстанциях, в системах автоматизации, на заводах и в энергообъектах. Подходит для прокладки кабелей до 8800 мм2 суммарного сечения. Применяется там, где требуется быстрый доступ к проводам для обслуживания, модификации или диагностики.

Технические характеристики

• Габариты: 60×150×3000 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: оцинкованная сталь - защищена от коррозии
• Полезное сечение: 8800 мм2 - позволяет разместить значительную массу кабелей
• Покрытие: цинк - антикоррозийное, без свинца
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках норм
• Исполнение: с соединительным разъемом - легко собирается в длинные трассы
• Перфорация: боковые стенки и дно - для вентиляции, крепления и прохода кабелей
• Тип: MKS 615 FS - серия для средних нагрузок с высотой бортов 60 мм

Совместимость и монтаж

Лоток совместим с продольными соединителями RV 60, которые входят в комплект. Соединение происходит без сварки - достаточно защелкнуть элементы друг с другом. Монтажная перфорация в дне позволяет крепить лоток к стенам, потолкам или опорам с помощью болтов, хомутов или кронштейнов. Установка возможна горизонтально, вертикально или на наклонных поверхностях. Для поворотов и ответвлений используются другие элементы серии MKS 60.

Безопасность и стандарты

• Соответствует лицензии Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Огнестойкость подтверждена испытаниями - безопасен для применений в зонах повышенной пожарной опасности

Преимущества

• Перфорация по всей поверхности - снижает вес, улучшает теплоотвод и ускоряет прокладку кабелей
• Оцинкованная сталь - долговечность даже во влажной среде, без необходимости покраски
• Удобство сборки - соединители RV 60 позволяют собирать трассы без инструментов
• Высокая жесткость при малой толщине - сохраняет форму под нагрузкой
• Подходит для многократного переоборудования - кабели можно легко добавлять или заменять

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинкование защищает от влаги, IP-класс не указан, поэтому не рекомендован для улиц без защиты
• Не следует использовать в агрессивных химических средах - цинк не устойчив к кислотам и щелочам
• Максимальная нагрузка рассчитана на кабели с суммарным сечением до 8800 мм2 - превышение может вызвать деформацию
• Не подходит для прокладки взрывоопасных кабелей без дополнительной герметизации

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Распределение силовых кабелей в распределительном пункте подстанции
• Фиксация сигнальных и сетевых кабелей в серверной комнате
• Обустройство кабельных трасс в производственных цехах с частым техобслуживанием

Практические советы

• При монтаже учитывайте радиус изгиба - минимальный радиус для этой модели составляет 150 мм
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - предотвращает прогиб при температурных колебаниях
• При креплении к металлическим конструкциям применяйте изоляционные прокладки - исключите гальваническую коррозию
• Проверьте соответствие посадочного диаметра кабеля и внутреннего объема лотка - особенно при использовании крупных многожильных кабелей
• Артикул mks 615 fs всегда заказывайте вместе с соединителями RV 60 - они необходимы для герметичного и прочного соединения секций
