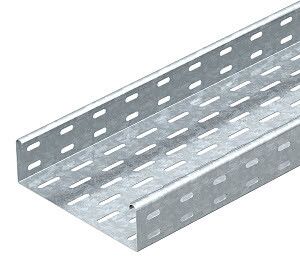

Кабельный листовой лоток перфорированный 60x300x3000 (MKS 630 FS) | 6055303 OBO Bettermann

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул mks 630 fs) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и энергетических объектах. Лоток выполнен из оцинкованной стали с перфорацией, обеспечивает доступ к проводам, упрощает монтаж и соответствует требованиям безопасности для объектов с повышенными нормами.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на производствах, в цехах, АЭС, подстанциях и других объектах, где требуется надежная, доступная и безопасная прокладка кабелей. Подходит для горизонтальной прокладки на опорах, потолках и стенах. Применяется там, где нужна возможность быстрого осмотра, замены или добавления кабелей без демонтажа всей системы.

Технические характеристики

• Габариты: 60 мм (высота борта) × 300 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь толщиной 1 мм - устойчив к коррозии, долговечен
• Полезное сечение: 17 800 мм2 - позволяет размещать значительный объем кабелей
• Покрытие: цинк - защищает от ржавчины, не требует дополнительного окрашивания
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с требованиями к системам кабельной инфраструктуры
• Перфорация: боковые стенки и основание имеют отверстия - обеспечивают вентиляцию, легкий доступ к кабелям и возможность крепления через любую точку
• Исполнение: с соединительным разъемом - готов к сборке в линейную трассу без дополнительных элементов
• Тип: MKS 630 FS - серия лотков с высотой борта 60 мм и поверхностью FS (перфорированная, с возможностью крепления болтами)

Совместимость и монтаж

Лоток совместим с другими элементами серии MKS 60: продольными соединителями RV 60, угловыми переходниками, кронштейнами и крышками. Монтаж выполняется с помощью крепежа через перфорацию в основании - можно использовать саморезы, болты или хомуты. Соединительный разъем уже встроен - достаточно состыковать два лотка и закрепить их. Для вертикальной установки рекомендуется применять специальные кронштейны. Учитывайте посадочные размеры: ширина 300 мм требует свободного пространства минимум 320–350 мм между препятствиями.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Огнестойкость подтверждена испытаниями - не распространяет горение, сохраняет целостность при температуре до 900 C в течение заданного времени

Преимущества

• Высокая прочность благодаря толщине стали 1 мм - выдерживает механические нагрузки и вес большого количества кабелей
• Перфорация по всему корпусу - ускоряет монтаж, снижает трудозатраты, исключает необходимость сверления
• Цинковое покрытие - не требует обслуживания, служит более 25 лет даже в условиях повышенной влажности
• Уже встроенный соединитель - экономит время на сборке трассы, исключает риск неверной стыковки
• Подтвержденная огнестойкость и лицензия Росатома - единственный вариант для ответственных объектов, где недопустимы риски возгорания

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинкован, не имеет IP-защиты
• Не следует использовать в агрессивных химических средах (например, в кислотных цехах) - цинк может разрушаться
• Максимальная нагрузка рассчитана на равномерное распределение кабелей; сосредоточенные нагрузки (тяжелые пучки) требуют усиления креплений
• Не подходит для наружной установки без защиты от прямых осадков - длительное воздействие воды может вызвать коррозию кромок

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Кабельные трассы в турбинных залах АЭС и тепловых электростанций
• Распределительные щитовые и технологические помещения на заводах
• Системы автоматизации и связи в метрополитене и железнодорожных терминалах

Практические советы

• При проектировании трассы используйте рекомендованный проектный ассортимент - он гарантирует совместимость всех компонентов
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Перед монтажом проверьте наличие повреждений цинкового покрытия - при необходимости обработайте кромки антикоррозийным составом
• Частота креплений: каждые 1–1,5 м на горизонтальных участках, каждые 0,8–1 м на вертикальных
• Для удобства обслуживания комбинируйте этот лоток с крышками (если требуется защита от внешнего воздействия)
