Вертикальный угол 90° внешний 60x400 (RBV 640 F FS) | 7007071 OBO Bettermann

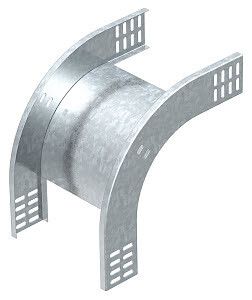

Угол вертикальный внешний 90 градусов 60x400 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования наружных поворотов в системах кабельных лотков с высотой стенки 60 мм. Артикул rbv 640 f fs обеспечивает надежное направление кабелей в вертикальных переходах, особенно там, где требуется сохранить целостность трассы без дополнительных соединителей.

Назначение и область применения

Этот угол предназначен для создания наружных поворотов на 90° в кабельных лотках с высотой боковой стенки 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и инфраструктуры. Используется в системах, где важна механическая прочность и долговечность - например, на заводах, в распределительных пунктах, на элеваторах и в тоннелях.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить четкий наружный поворот без деформации лотка
• Высота: 60 мм - совместим с лотками того же размера
• Ширина: 400 мм - определяет протяжённость участка поворота
• Материал: оцинкованная сталь - защищает от коррозии, выдерживает агрессивную среду
• Толщина материала: 1 мм - достаточна для жесткости, но не перегружает конструкцию
• Направление изгиба: вертикально ниспадающий - кабели движутся сверху вниз
• Исполнение изгиба: жесткий - не требует сборки, уже готов к установке
• Перфорация в основании: да - позволяет фиксировать угол болтами или заклепками через отверстия
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Исполнение: без соединительного элемента - монтируется непосредственно к лоткам, не требует дополнительных крепежей

Совместимость и монтаж

Угол rbv 640 f fs совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту стенки 60 мм. Монтаж выполняется путём плотного прилегания к торцам лотков. Для фиксации используются саморезы, заклёпки или болты через перфорацию в основании. Установка возможна как на горизонтальных, так и на вертикальных участках трассы. Не требует специального инструмента - достаточно шуруповёрта и метизов подходящего размера.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России: имеет регистрационный номер в Реестре промышленной продукции РФ - 1367\9\2023. Также сертифицировано по лицензии Росатома № ЦО-12-101-13253 от 12.04.2023, что допускает применение на ядерных и радиационно опасных объектах. Соответствует нормам по электробезопасности и механической нагрузке для промышленных систем кабельной прокладки.

Преимущества

• Готовый жесткий изгиб - исключает необходимость резки, гибки или сборки на месте
• Оцинкованная сталь - устойчив к влаге, химическим воздействиям и температурным колебаниям
• Перфорированное основание - упрощает крепление и снижает риск смещения при нагрузке
• Отсутствие соединительных элементов - минимизирует точки отказа и ускоряет монтаж
• Совместимость с лицензионными объектами - можно использовать на объектах Росатома и других контролируемых территориях

Ограничения применения

• Не подходит для внутренних поворотов - предназначен только для наружных углов
• Не рассчитан на использование в условиях постоянного погружения в воду - хотя оцинкован, IP-защита не указана
• Толщина 1 мм не рекомендована для мест с высокой ударной нагрузкой - например, рядом с механизмами с частыми перемещениями
• Не используется с лотками другой высоты стенки - только 60 мм
• Не заменяет компенсационные или регулируемые элементы - не гасит вибрации

Примеры использования

• Переход кабелей с горизонтального лотка на вертикальный стояк в цехе
• Формирование выхода трассы из машинного зала в подвал
• Обход препятствий (колонн, трубопроводов) в распределительном щите
• Прокладка кабелей вдоль стен в тоннеле с изменением направления на 90°
• Системы кабельной прокладки на АЭС, НПЗ, объектах ЖКХ с повышенными требованиями к сертификации

Практические советы

• Проверьте перед монтажом, чтобы высота стенки вашего лотка точно была 60 мм - даже +-2 мм может вызвать зазор
• Используйте антивибрационные прокладки между углом и поверхностью, если он крепится к вибрирующим конструкциям
• При использовании в сыром помещении дополнительно обработайте места крепления герметиком
• Артикул rbv 640 f fs - это тот же продукт, что и 7007071; заказывать можно по обоим номерам
• Не применяйте этот угол вместо внутреннего - они имеют противоположную форму и не взаимозаменяемы
