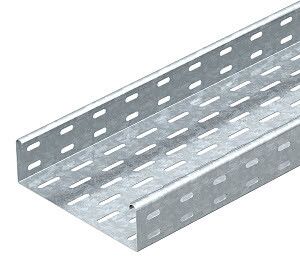

Кабельный листовой лоток перфорированный 60x100x3000 (MKS 610 FS) | 6055109 OBO Bettermann

Кабельный лоток листовой перфорированный 60x100x3000 мм, сталь 1 мм от OBO BETTERMANN - это надёжная система для прокладки кабелей в промышленных объектах, где важна вентиляция, доступ к проводам и соответствие требованиям безопасности. Артикул mks 610 fs обеспечивает совместимость с другими элементами системы MKS 60.

Назначение и область применения

Лоток предназначен для прокладки силовых и слаботочных кабелей в помещениях с повышенными требованиями к пожаробезопасности и механической прочности. Подходит для установки на стенах, потолках и в технологических каналах. Часто используется в энергообъектах, цехах, АЭС, транспортных узлах и других местах, где требуется сертифицированная кабельная инфраструктура.

Технические характеристики

• Габариты: 60×100×3000 мм (высота × ширина × длина)
• Материал: сталь с цинковым покрытием - защищает от коррозии
• Толщина стенки: 1 мм - обеспечивает жёсткость при минимальном весе
• Полезное сечение: 5800 мм2 - позволяет разместить значительный объём кабелей
• Перфорация: боковые стенки и основание - обеспечивают вентиляцию и удобство фиксации
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: в комплекте соединительный элемент - готов к сборке
• Тип: MKS 610 FS - часть системы MKS 60 с поверхностью FS (цвет/обработка)

Совместимость и монтаж

Лоток mks 610 fs совместим с другими элементами системы MKS 60: углы, тройники, переходы и крепления. Соединительный элемент уже встроен - достаточно выровнять и закрепить болтами. Монтажная перфорация в основании позволяет использовать стандартные кронштейны и хомуты. Установка возможна на вертикальные и горизонтальные поверхности. Для крепления рекомендуется шаг 1–1,5 метра. Диаметр отверстий под крепёж - 5 мм (стандарт для систем OBO).

Безопасность и стандарты

• Сертификат Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен для использования на атомных объектах
• Занесён в Реестр промышленной продукции РФ: №1367/10/2023
• Огнестойкость подтверждена испытаниями - не поддерживает горение, не выделяет токсичных газов при нагреве
• Цинковое покрытие соответствует ГОСТ 1759.1 - антикоррозийная стойкость класса C3-C4

Преимущества

• Перфорация снижает вес и улучшает теплоотвод - предотвращает перегрев кабелей
• Цинковое покрытие увеличивает срок службы в условиях повышенной влажности
• Уже встроенный соединитель - экономит время на сборке и исключает потерю деталей
• Высокая несущая способность при малой толщине стали - оптимальное соотношение прочности и стоимости
• Сертификация Росатома - единственный вариант для ядерных и радиационно опасных зон

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем - не является огнеупорным каналом
• Не рекомендуется для постоянного нахождения в морской среде или агрессивных химических зонах - цинк не выдерживает сильную коррозию
• Максимальная нагрузка рассчитана на равномерное распределение кабелей - избыток массы в одной точке может деформировать лоток
• Не подходит для наружной установки без защиты от осадков - хотя IP-класс не указан, открытые отверстия требуют дополнительной герметизации

Примеры использования

• Прокладка кабелей управления на производственных линиях в машиностроительных цехах
• Система распределения питания в административных корпусах АЭС
• Кабельные трассы в подземных тоннелях метро с высокой влажностью
• Обвязка оборудования в тепловых пунктах и насосных станциях

Практические советы

• При проектировании учтите, что полезное сечение 5800 мм2 - это свободное пространство после заполнения кабелями; не забудьте о коэффициенте наполнения (обычно до 40–50%)
• Для длинных участков (>10 м) используйте компенсаторы или температурные зазоры - сталь имеет коэффициент расширения
• При использовании вблизи сварочных работ - временно закрывайте отверстия, чтобы избежать попадания брызг металла
• Артикул mks 610 fs всегда заказывается вместе с соединителем - он уже в комплекте, но при замене или ремонте нужен отдельно
• Проверяйте совместимость с крепёжными элементами: стандартные хомуты OBO подходят идеально, другие - проверяйте по диаметру отверстий
