Кабельный листовой лоток перфорированный 85x300x3000 (MKS 830 FS) | 6057306 OBO Bettermann

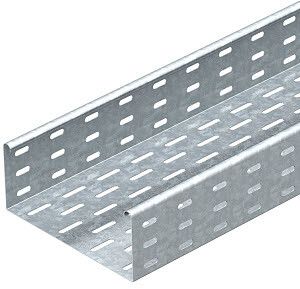

Кабельный лоток листовой перфорированный 85x300x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул 6057306, тип MKS 830 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных помещениях с повышенными требованиями к безопасности и долговечности.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей на объектах с высокими требованиями к надёжности: заводские цеха, энергообъекты, транспортные терминалы, системы автоматизации. Подходит для установки вдоль стен, потолков и на опорных конструкциях. Благодаря оцинкованной стали и огнестойкости, лоток применяется там, где важна пожарная безопасность и длительный срок службы.

Технические характеристики

• Габариты: 85 мм (высота) × 300 мм (ширина) × 3000 мм (длина)
• Толщина материала: 1 мм
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Полезное сечение: 25 300 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Покрытие: цинк - обеспечивает антикоррозийную защиту без необходимости дополнительного окрашивания
• Огнестойкость: да - соответствует требованиям к системам прокладки кабелей в зонах с риском возгорания
• Перфорированная боковая стенка: да - улучшает теплоотвод и упрощает доступ к кабелям
• Монтажная перфорация: да - позволяет легко крепить лоток к стенам, потолкам и другим поверхностям через стандартные крепёжные элементы
• Исполнение: с соединительным разъёмом - обеспечивает быстрый и герметичный стык между секциями без дополнительных деталей

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 85 от OBO BETTERMANN: углы, тройники, переходники и крышки. Соединительный разъём позволяет собирать линейные участки без сварки - достаточно вставить одну секцию в другую до щелчка. Монтажная перфорация расположена равномерно по всей длине - можно использовать саморезы, болты или кронштейны с шагом до 1,5 метра. Для вертикальной установки рекомендуется применять специальные крепления с регулировкой угла.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и оцинкованному покрытию
• Удобство обслуживания: перфорация позволяет легко осматривать и заменять кабели без демонтажа всего лотка
• Быстрая сборка: соединительный разъём исключает необходимость в болтах и гайках при стыковке
• Устойчивость к коррозии - подходит для помещений с высокой влажностью, химическими испарениями и температурными колебаниями
• Поддержка сертифицированных решений для критически важных объектов - например, АЭС, НПЗ, военных объектов

Ограничения применения

• Не предназначен для прокладки кабелей под открытым небом без защиты от УФ-излучения и атмосферных осадков
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или сильных растворителей - цинк может разрушаться
• Максимальная нагрузка рассчитана на средние весовые классы; для тяжёлых кабельных bundles (>100 кг/м) требуется усиление конструкции
• Не подходит для прокладки взрывоопасных кабелей без дополнительной изоляции и герметизации

Примеры использования

• Прокладка кабелей управления на конвейерной линии в автомобильном цехе
• Сборка распределительных шин в подстанции с требованием к огнестойкости
• Обустройство кабельных путей в серверной комнате с плотной компоновкой
• Монтаж слаботочных сетей (LAN, CCTV) на объектах Росатома

Практические советы

• При проектировании учтите посадочные размеры: ширина 300 мм требует свободного пространства минимум 350–400 мм для удобного монтажа
• Для длинных линий (более 10 м) используйте компенсаторы теплового расширения - особенно при перепадах температур выше 40 C
• При закупке запасайте 5–10% дополнительных секций на случай повреждения при транспортировке или монтаже
• Соединительные разъёмы проверяйте перед сборкой - они должны входить плотно, без люфтов
• Для кабелей большего диаметра используйте крышку - она снижает риск механических повреждений и улучшает эргономику обслуживания
