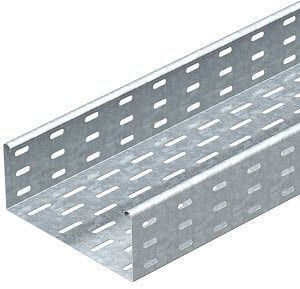

Кабельный листовой лоток перфорированный 85x600x3000 (MKS 860 FS) | 6057535 OBO Bettermann

Кабельный лоток листовой перфорированный 85x600x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул 6057535, тип MKS 860 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией для удобного монтажа и обеспечивает огнестойкую защиту кабельных трасс.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей на производствах, в цехах, энергообъектах, транспортной инфраструктуре и других местах с повышенными требованиями к надежности. Подходит для горизонтальной и вертикальной прокладки в помещениях и на открытых участках. Применяется там, где требуется доступ к кабелям для обслуживания, модернизации или замены - например, на станциях управления, в распределительных пунктах, на конвейерах.

Технические характеристики

• Габариты: 85 мм (высота боковой стенки) × 600 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь толщиной 1 мм - устойчив к коррозии, долговечен
• Полезное сечение: 50 800 мм2 - позволяет размещать значительный объем кабелей
• Покрытие: цинк - защищает от воздействия влаги и химических агрессивных сред
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Перфорация: боковые стенки и основание имеют перфорацию - для крепления, вентиляции и легкого прохода кабелей
• Комплектация: в комплекте - соединительный разъем для стыковки лотков без дополнительных деталей
• Тип: MKS 860 FS - серийное обозначение системы от OBO BETTERMANN

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 85: углы, переходники, кронштейны и крышки. Соединительный разъем в комплекте позволяет легко состыковывать лотки по длине без сварки или болтов. Монтажная перфорация в основании позволяет крепить лоток к стенам, потолкам или опорным конструкциям с помощью дюбелей, шпилек или крепежных планок. Для установки рекомендуется использовать шаг крепления не более 1,5 метра. Перфорированные боковые стенки позволяют фиксировать кабели хомутиками прямо на лотке - экономят время и снижают риск повреждений.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Огнестойкость соответствует нормам для систем кабельной прокладки в зонах с повышенными требованиями к пожарной безопасности

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и оцинкованному покрытию
• Удобство обслуживания: перфорация позволяет легко просматривать и менять кабели без демонтажа
• Автоматическое выравнивание при стыковке благодаря заводскому соединительному разъему
• Поддержка стандартизированной системы MKS 85 - все элементы взаимозаменяемы
• Не требует специального оборудования для монтажа - достаточно обычных инструментов

Ограничения применения

• Не предназначен для постоянного нахождения под прямыми осадками или в условиях частого погружения в воду - хотя оцинкован, не имеет защиты IP67
• Не рекомендован для использования в агрессивных химических средах (например, кислоты, щелочи) - цинковое покрытие не рассчитано на длительный контакт с такими веществами
• Максимальная нагрузка ограничена габаритами и толщиной металла; при прокладке тяжелых кабельных bundles (>100 кг/м) необходимо усиливать крепление
• Не подходит для прокладки вблизи открытых пламенных зон - огнестойкость не равносильна противопожарной герметичности

Примеры использования

• Прокладка кабелей питания и управления на заводах с автоматизированными линиями
• Фиксация кабелей связи и сигнализации в подземных технологических коллекторах
• Обустройство кабельных трасс в распределительных устройствах (РУ) на тепловых и гидроэлектростанциях
• Монтаж в объектах Росатома - например, в системах контроля и аварийного отключения

Практические советы

• При заказе нескольких лотков проверьте соответствие всех единиц типу MKS 860 FS - это гарантирует совместимость разъемов
• Для длинных трасс используйте компенсаторы температурных деформаций через каждые 20–30 метров
• Перед монтажом удалите острые кромки на месте реза - даже оцинкованная сталь может повредить изоляцию кабелей
• При использовании в сырых помещениях дополнительно смажьте места стыков антикоррозийной пастой
• Посадочный диаметр крепежа через перфорацию - 5,5 мм; используйте саморезы M5 или дюбели с этим же диаметром
