Соединитель кабельного листового лотка /угловой 85x200 (RLVL 85 FS) | 6067123 OBO Bettermann

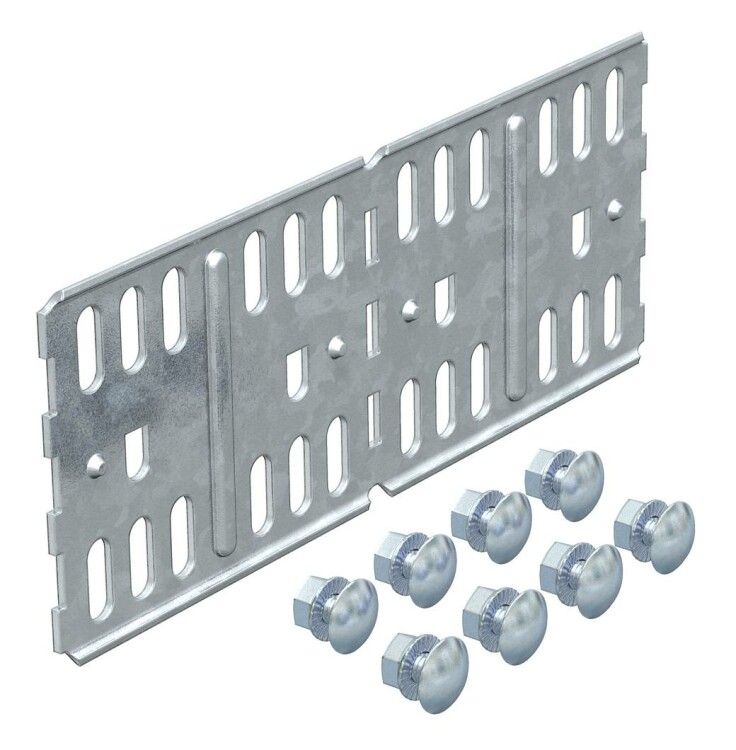

Соединитель кабельного листового лотка угловой 85x200 мм (RLVL 85 FS) от OBO BETTERMANN предназначен для надёжного соединения лотков с высотой бортов 85 мм - как по прямой, так и под углом. Этот элемент обеспечивает механическую прочность и электрическую целостность системы кабельной трассы, особенно в сложных маршрутах с поворотами.

Назначение и область применения

Соединитель RLVL 85 FS используется для сборки кабельных лотков из оцинкованной стали. Он позволяет соединить два лотка в одном уровне - либо продольно (по прямой), либо под углом 90°. Подходит для систем, где требуется устойчивость к нагрузкам и долгий срок службы: промышленные цеха, распределительные пункты, объекты энергетики, транспорта и автоматизации.

Технические характеристики

• Высота: 85 мм - соответствует стандартной высоте бортов лотков этой серии
• Ширина: 200 мм - совместим с лотками шириной до 200 мм
• Толщина материала: 2 мм - обеспечивает жесткость и сопротивление деформациям
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: оцинкованное - антикоррозийная защита без дополнительной окраски
• Тип соединения: винтовой разъём - быстрая сборка и демонтаж без сварки
• Исполнение: продольный и угловой - универсальное применение в трассах с поворотами

Совместимость и монтаж

Соединитель RLVL 85 FS совместим с кабельными лотками OBO BETTERMANN серии с высотой борта 85 мм. Устанавливается на торцах двух лотков: один конец вставляется внутрь одного лотка, второй - во второй, после чего фиксируется болтами через предварительно просверленные отверстия. Монтаж выполняется обычным гаечным ключом. Не требует специальных инструментов. Для углового соединения используйте пару таких соединителей - один на каждую сторону поворота.

Безопасность и стандарты

Соединитель RLVL 85 FS изготовлен в соответствии с требованиями к механической прочности и электрической проводимости для кабельных систем. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4. Электрическая связь между лотками сохраняется благодаря металлическому контакту - заземление системы не нарушается при правильном монтаже.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Универсальный тип исполнения - заменяет два отдельных элемента: продольный и угловой
• Высокая механическая жёсткость - выдерживает нагрузки от кабелей и внешних воздействий
• Работает в условиях повышенной влажности и агрессивной среды благодаря оцинковке
• Легко обслуживается - можно разобрать и переустановить при модификации трассы

Ограничения применения

• Не предназначено для использования с лотками другой высоты (например, 60 мм или 100 мм)
• Не рекомендуется для наружных установок без дополнительной защиты от осадков - хотя оцинковка устойчива, длительный контакт с водой может снизить срок службы
• Не является герметичным соединением - не подходит для взрывоопасных зон или помещений с требованием IP65+
• Не применяется в качестве опоры или кронштейна - только для соединения лотков

Примеры использования

• Сборка кабельной трассы в цехе с изменением направления - например, переход с горизонтального участка на вертикальную шахту
• Обход препятствий (колонн, трубопроводов) в распределительных помещениях
• Подключение лотков в системах управления станков, конвейеров, насосных станций
• Реконструкция существующих трасс - замена повреждённых участков без перепроектирования всей системы

Практические советы

• Перед монтажом проверьте, что кромки лотков ровные - искривлённые края затруднят плотное прилегание соединителя
• Затягивайте винты равномерно - перекос может нарушить электрический контакт и вызвать нагрев
• Для длинных трасс с несколькими поворотами используйте одинаковые модели - это упрощает запас комплектующих
• При использовании в местах с вибрацией дополнительно закрепите соединитель хомутами или анкерами
• Артикул RLVL 85 FS всегда указывается в документации по проекту - сверьте его с заказом и сертификатами
