Кабельный листовой лоток перфорированный 110x300x3000 (MKS 130 FS) | 6060307 OBO Bettermann

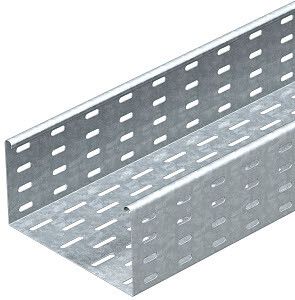

Кабельный лоток листовой перфорированный 110x300x3000 мм, сталь 1 мм от OBO BETTERMANN (артикул 6060307, тип MKS 130 FS) предназначен для прокладки силовых и слаботочных кабелей в промышленных объектах с повышенными требованиями к надежности и огнестойкости.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на предприятиях, где важна механическая прочность, доступ к кабелям и соблюдение норм пожарной безопасности. Подходит для установки в цехах, энергообъектах, АЭС, транспортных узлах и других местах с высокими требованиями к системам кабельного управления. Применяется как в новых зданиях, так и при реконструкциях.

Технические характеристики

• Габариты: 110 × 300 × 3000 мм (высота боковой стенки × ширина × длина)
• Материал: оцинкованная сталь толщиной 1 мм
• Полезное сечение: 32 800 мм2 - позволяет размещать значительную массу кабелей без перегрузки
• Покрытие: холодногнутый цинк - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Огнестойкость: соответствует требованиям класса реакции на огонь - не распространяет пламя
• Перфорация: боковые стенки и дно имеют отверстия для вентиляции, фиксации кабелей и крепления к конструкциям
• Исполнение: с заводским соединительным разъемом - обеспечивает быстрое и герметичное соединение между секциями
• Производственный сертификат: лицензия Росатома № ЦО-12-101-13253 от 12.04.2023; включен в Реестр промышленной продукции РФ (№ 1367/10/2023)

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 130 FS от OBO BETTERMANN: углы, переходники, кронштейны и крышки. Соединительный разъем уже установлен на заводе - достаточно совместить два лотка и закрутить болты. Монтажная перфорация в дне позволяет крепить лоток к потолкам, стенам или опорам с помощью анкеров, хомутов или сварки. Учитывайте посадочные размеры: ширина 300 мм требует свободного пространства минимум 320–350 мм для удобного монтажа и обслуживания.

Безопасность и стандарты

Лоток прошел испытания на огнестойкость и соответствие требованиям ГОСТ Р 50571.15 и СП 31-110-2003. Лицензия Росатома подтверждает возможность применения на ядерных и радиационно опасных объектах. Сертификация в Реестре промышленной продукции РФ гарантирует соответствие законодательству Российской Федерации.

Преимущества

• Высокая жесткость благодаря толщине стали 1 мм и ребрам жесткости - выдерживает большие нагрузки от кабелей
• Перфорация снижает вес и улучшает теплоотдачу - предотвращает перегрев кабелей
• Заводской соединительный разъем исключает необходимость доработки на месте - экономит время монтажа
• Цинковое покрытие обеспечивает долгий срок службы даже в сырых помещениях без дополнительной защиты
• Удобство обслуживания: можно легко извлечь или заменить кабели через открытую верхнюю часть

Ограничения применения

Не предназначена для постоянного погружения в воду или работы в агрессивных химических средах (например, кислоты, щелочи). Не следует использовать в качестве несущего элемента для оборудования - только для кабелей. Температурный режим ограничен: максимальная рабочая температура +60C, ниже –40C возможна хрупкость цинка. Для внешней установки требуется дополнительная защита от УФ-излучения.

Примеры использования

• Прокладка кабелей питания и управления на участках АЭС и тепловых электростанций
• Трассировка сигналов и проводов на конвейерах в пищевой и фармацевтической промышленности
• Обустройство распределительных щитовых и технологических коридоров в крупных логистических комплексах
• Кабельные трассы в метро, вокзалах и аэропортах - там, где нужна легкий доступ к проводам и высокая безопасность

Практические советы

• При прямом участке трассы используйте лоток с соединителем - он обеспечивает целостность и электрическую связь между секциями
• Для длинных трасс (более 15 м) предусмотрите компенсаторы или деформационные швы - металл может расширяться при нагреве
• При использовании вблизи сварочных работ - временно закрывайте перфорацию, чтобы избежать попадания брызг металла внутрь
• Выбирайте крышку (если требуется) того же типа MKS 130 FS - она плотно защелкивается и не требует крепежа
• Проверьте перед заказом: все детали системы должны иметь одинаковый артикул (6060307) и принадлежать к серии MKS 130 FS - это гарантирует взаимозаменяемость
