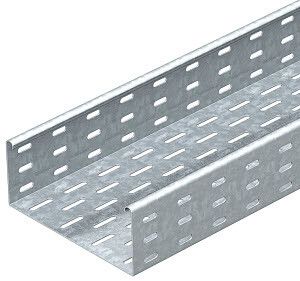

Кабельный листовой лоток перфорированный 85x100x3000 (SKS 810 FT) | 6058620 OBO Bettermann

Кабельный листовой лоток перфорированный 100х85 L3000 горячий цинк 1.5 мм от OBO BETTERMANN (артикул 6058620, модель SKS 810 FT) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных объектах с повышенными требованиями к прочности и долговечности.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей на объектах с высокими механическими нагрузками и агрессивной средой. Подходит для установки в производственных цехах, энергообъектах, транспортных терминалах, АЭС и других местах, где требуется надёжная система кабельной трассы. Благодаря оцинкованному покрытию и огнестойкости, лоток применяется там, где важны безопасность и соответствие нормам Росатома.

Технические характеристики

• Размеры: ширина 100 мм, высота боковой стенки 85 мм, длина 3000 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Толщина стенки: 1,5 мм
• Полезное сечение: 8300 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Перфорация: наличие перфорации по всей длине боковых стенок - обеспечивает вентиляцию и удобство крепления кабелей хомутиками
• Огнестойкость: соответствует требованиям к негорючим системам
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ: №1367/12/2023

Совместимость и монтаж

Лоток SKS 810 FT совместим с комплектующими системы SKS 85 от OBO BETTERMANN: углы, переходники, кронштейны и опоры. Для сборки трассы используются болты, заклёпки или специальные зажимы, подходящие под перфорацию 10–12 мм. Монтаж возможен на стены, потолки, колонны и кронштейны. Учитывайте посадочные размеры: расстояние между отверстиями в перфорации стандартизировано под типовые крепёжные решения. Соединение лотков между собой выполняется встык с использованием внешних или внутренних муфт (дополнительно заказываются).

Безопасность и стандарты

Лоток перфорированный 100х85 L3000 горячий цинк 1.5 мм соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкость обеспечивает сохранение целостности трассы при возгорании. Наличие лицензии Росатома подтверждает применение на ядерных и радиационно опасных объектах. Покрытие горячим цинком защищает от коррозии даже при повреждении поверхности - что важно в условиях влажности, химических паров и температурных перепадов.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - выдерживает тяжёлые кабельные пучки
• Перфорация по всему периметру - позволяет легко крепить кабели, провода и кабельные каналы без сверления
• Горячее цинкование - гарантирует срок службы более 25 лет в агрессивной среде
• Унифицированная система SKS 85 - совместимость с широким спектром аксессуаров OBO BETTERMANN
• Подтверждённая сертификация Росатома - допущен к использованию на объектах с особыми требованиями

Ограничения применения

Не рекомендуется использовать лоток в условиях постоянного погружения в воду - хотя покрытие защищает от влаги, он не является герметичным. Также не следует применять в средах с высокой концентрацией кислот или щелочей - оцинкованная сталь может подвергаться химической коррозии. Отсутствие встроенного соединительного элемента требует дополнительного подбора фитингов, что увеличивает время монтажа.

Примеры использования

• Прокладка силовых кабелей на участках конвейерных линий в металлургическом цехе
• Фиксация кабелей управления и связи в помещениях АЭС
• Обустройство кабельных трасс в подземных тоннелях метрополитена
• Разводка кабелей в распределительных пунктах с высокой плотностью оборудования

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка зависит от шага опор - для длинных пролётов используйте дополнительные кронштейны
• Для защиты от механических повреждений в зонах с движением транспорта - комбинируйте лоток с крышками или защитными кожухами
• При необходимости удлинения - используйте только оригинальные соединители SKS 85, чтобы сохранить целостность системы и её сертификаты
• Перед монтажом проверьте геометрию лотка - изгиб или деформация могут нарушить соединение с другими элементами системы
• Храните лоток в сухом месте до монтажа - даже оцинкованная сталь может окисляться при длительном контакте с влагой
